FMU30 E&H

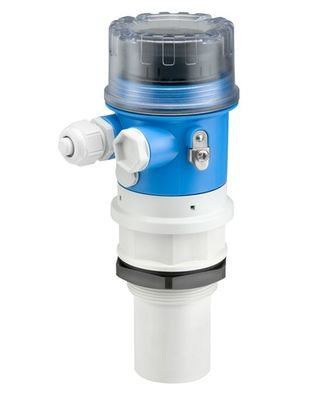

Mesure par ultrasons Endress+Hauser Temps de vol Prosonique FMU30-AAHEABGHF

Définition:

Fabricant: Endress+Hauser

Nom du produit. Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes soient respectées.

Type de produit : Mesure par ultrasons Prosonic T FMU30 Temps de vol Prosonic

AA - Approbation: zone non dangereuse

H - Affichage opérationnel: affichage de la courbe de l'enveloppe sur le site; appuyez sur le bouton

E - Connexion électrique: glande M20, IP68

AB - Capteur; portée maximale; distance de blocage: 2"; 8m liquide/3,5m solide; 0,35m

GHF - Connexion au procédé: fil ISO228 G2, PP

Température ambiante: -20 °C à +60 °C (-4 °F à 140 °F)

Température de stockage: -40 °C à +80 °C (-40 °F à 176 °F)

Poids: 0,8 kg

Poids de l'expédition: 2 kg

Informations complémentaires

La gamme d'applications s'étend des niveaux de surveillance dans les stations d'épuration des eaux usées et les réservoirs d'eau de traitement aux applications pour le chargement, le stockage et les réservoirs tampon.Le capteur à ultrasons FMU30 offre des algorithmes logiciels éprouvés et tous les messages d'avertissement et d'alarme sont affichés sur un écran de texte clair de quatre lignes et garantissent un remède rapide aux problèmesLa courbe de l'enveloppe peut également être affichée sur l'écran, car les résultats de l'analyse sont affichés directement sur place, ce qui assure un diagnostic rapide et précis des erreurs.

Les spécifications en un coup d'œil

Précision
+/- 3 mm ou +/- 0,2% de la plage de mesure définie

Température du procédé
-20 °C à 60 °C
(-4 ° F... 140 ° F)

Pression de traitement absolue / limite de surpression maximale
0.7 bar... 3 bar abdominaux
(10 psi... 44 psi) Je suis désolée.

Distance maximale de mesure
Sensor 1-1/2": 2 m (6,6 pi)
Sensor 2": 3,5 m (11 pi)

Principales pièces mouillées
PP/EPDM

Les avantages

Rapide et simplele mise en service par l'intermédiaire d'une opération sur site guidée par un menu avec affichage de texte clair de quatre lignes, 7 langues sélectionnables

Des courbes d'enveloppe sur l'affichage sur place pour un diagnostic simple

Fonction de linéarisation (jusqu'à 32 points) pour convertir la valeur mesurée en toute unité de longueur, de volume ou de débit

La méthode de mesure sans contact minimise les exigences de service

Installation possible à partir du fil G 11⁄2 ou 11⁄2 NPT

Capteur de température intégré pour la correction automatique de la vitesse sonore dépendante de la température

Montrer moins

Domaine d'application

Instrument à deux fils pour la mesure continue du niveau et du débit sans contact.

Connexion de processus: fil

Température: -20 à +60°C (-4 à +140°F)

Pression: de +0,7 à +3 bar (+10 à +44 psi)

Distance de mesure maximale:
Capteur de 11⁄2" pour les liquides de 5 m (16 pi) et pour les solides en vrac de 2 m (6,6 pi),
Sensor 2" pour les liquides de 8 m (26 pi) et pour les solides en vrac de 3,5 m (11 pi)

Distance de blocage:
Le capteur est de 1 1⁄2 " 0,25 m (0,8 pi),
Sensor 2 " 0,35 m (1,15 pi)

Certificats internationaux de protection contre les explosions

Montrer moins

Caractéristiques et spécifications

Continuité / Solides
Niveau des points / solides
Niveau des points / Liquides
Continu / Liquides
Principe de mesure
Ultrasons

Caractéristique / Application
Émetteur à ultrasons compact

Fourniture / Communication
à deux fils

Précision
+/- 3 mm ou +/- 0,2% de la plage de mesure définie

Température ambiante
-20 °C à 60 °C

(-4 ° F... 140 ° F)

Température du procédé
-20 °C à 60 °C

(-4 ° F... 140 ° F)

Pression de traitement absolue / limite de surpression maximale
0.7 bar... 3 bar abdominaux

(10 psi... 44 psi) Je suis désolée.

Principales pièces mouillées
PP/EPDM

Connexion de processus
G / NPT 1 1/2 "

G / NPT 2"

Distance de blocage
Sensor 1 1/2 " à 0,25 m

Sensor 2": 0,35 m

Distance maximale de mesure
Sensor 1-1/2": 2 m (6,6 pi)

Sensor 2": 3,5 m (11 pi)

La communication
4... 20 mA

Certificats / homologations
Les produits doivent être soumis à un contrôle de conformité.

Les options
Accessoires fournis:

L'écartement entre les deux couches est fixé à la base de l'écartement de l'écartement.

Limites d'utilisation
Prenez note du diagramme de gamme
