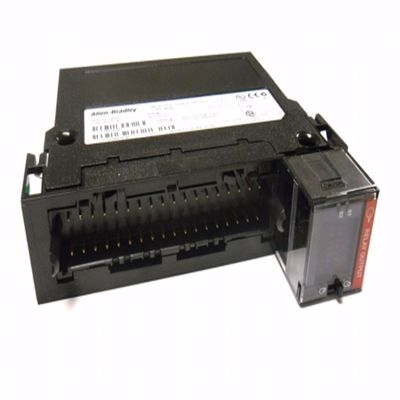

1746-NI8 ALLEN BRADLEY Module d'entrée/sortie analogique à fente unique pour le SLC 500

L'Allen-Bradley 1746-NI8 est un module d'entrée/sortie analogique à fente unique pour le système SLC 500.Le module 1746-NI8 a une entrée de 8 canaux avec un plan arrière isoléSa consommation de courant en arrière-plan est de 200mA et 100mA à 5 Volts DC et 24 Volts DC respectivement.Le 1746-NI8 peut être installé dans n'importe quelle fente d'entrée/sortieLes données du signal d'entrée sont converties en données numériques par conversion approximative successive.Le module 1746-NI8 utilise des fréquences de filtrage programmables avec un filtre numérique à faible débit pour le filtrage des entréesIl effectue un autocalibrage continu et a une tension d'isolation de 750 volts CC et 530 volts AC, testée pendant 60 secondes.Il a une tension de mode commun allant de -10 à 10 Volts avec un maximum de 15 Volts entre deux bornes.

Pour le câblage, le Belden 8761 ou un câble similaire doit être utilisé avec un ou deux fils 14 AWG par terminal.Le câble a une impédance de boucle maximale de 40 Ohms à la source de tension et 250 Ohms à la source de courantPour le dépannage et le diagnostic, il dispose de 9 indicateurs d'état LED verts. Les 8 canaux ont chacun un indicateur pour afficher l'état d'entrée et un pour afficher l'état du module.Le 1746-NI8 a une norme d'environnement dangereux de division 2 avec une température de fonctionnement de 0 à 60 degrés Celsius.

Le 1746-NI8 dispose d'un module d'entrée analogique à huit (8) canaux compatible pour une utilisation avec des contrôleurs de type matériel fixe ou modulaire SLC 500.Ce module d'Allen-Bradley a des canaux d'entrée de tension ou de courant sélectionnables individuellementLes signaux d'entrée sélectionnables disponibles comprennent 10 V dc, 1 V 5 V dc, 0 V 5 V dc, 0 V 10 V dc pour la tension tandis que 0 V 20 mA, 4 V 20 mA, +/-20 mA pour le courant.

Les signaux d'entrée peuvent être représentés sous forme d'unités d'ingénierie, de données à l'échelle PID, de nombres proportionnels (plage de ¥32,768 à +32,767), de nombres proportionnels avec plage définie par l'utilisateur (seulement classe 3) et de données 1746-NI4.

Ce module à huit (8) canaux est compatible pour une utilisation avec les processeurs SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04 et SLC 5/05.5/04 sont configurables pour le fonctionnement des classes 1 et 3Les canaux de chaque module peuvent être câblés en entrée unique ou différentielle.

Ce module est doté d'un bloc terminal amovible permettant de le connecter aux signaux d'entrée et de le remplacer facilement sans avoir besoin d'un nouveau câblage.La sélection du type de signal d'entrée est effectuée à l'aide de commutateurs DIP intégrés.
