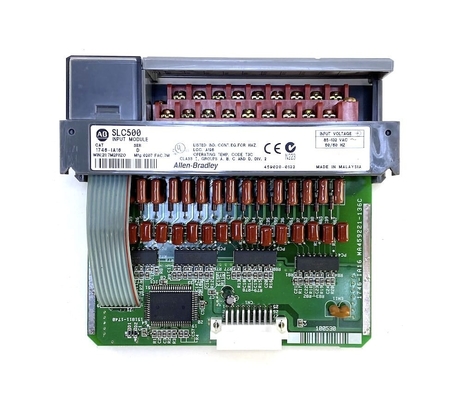

1746-IA16 ALLEN BRADLEY Module d'entrée de courant alternatif pour le SLC 500

L'Allen-Bradley 1746-IA16 est un module d'entrée CA compatible pour une utilisation en tant que composant de la plateforme de contrôle SLC 500.Ce module d'entrée a seize (16) canaux qui accepte une plage de tension du signal CA de 85-132 VAC.

Les modules d'entrée sont des composants nécessaires de tout contrôleur logique programmable (PLC), car ils fournissent une interface en temps réel aux appareils discrets dans le processus.Il représente l'état réel des dispositifs de signalisation pour la référence du contrôleur pour le traitement de la logiqueLa plupart des systèmes PLC exécutent l'analyse d'entrée comme phase principale pour exécuter un programme utilisateur. Si les signaux d'entrée ne sont pas détectés, le contrôleur n'aura aucune référence pour exécuter le programme.

Ce module d'entrée CA comporte vingt (20) bornes, toutes utilisées avec les bornes 18 et 19 servant de communs connectés en interne.Le bloc terminal de ce module est amovible permettant le remplacement du module d'entrée tout en éliminant la nécessité de reconnecter les terminaisons d'entrée.

Il a des paramètres réglables pour affiner le fonctionnement du module.Ce module peut être installé dans un contrôleur de type matériel fixe ou modulaire, localement ou dans un rack d'expansion.

Ce module appartient au module d'entrée SLC 500 CA avec une catégorie de tension de fonctionnement de 100-120 VAC. Pour une tension de fonctionnement de 200/240 VAC, le numéro de pièce correspondant est 17460IM16.Les deux modules n'offrent pas de circuit de protection interneTout dispositif d'entrée CA qui sera terminé sur ce module doit être compatible avec le circuit d'entrée SLC 500.

Le module de commande a une puissance de 0,27 watts par point avec un minimum de 0,425 watts et un total de 4,8 watts.Le module a une catégorie de tension du signal d'entrée CA de 100 ‡ 120 V avec 16 points par entrée commune et 16 entréesLe 1746-IA16 est une application d'entrée à usage général. Le montage est de type châssis et dispose de 16 canaux. La tension de fonctionnement varie de 85 à 132V signal d'entrée CA.Il dispose d'un module d'entrée CA numérique à 16 canaux pour un contrôleur programmable. La tension de fonctionnement est de 85 V AC à une fréquence de fonctionnement de 47 V 63 Hz. La consommation de courant de l'arrière-plan à 5 V CC est de 0,085 mA et elle est de 0,0 A à 24 V CC.

Le signal pour le retard ON est à son maximum à 35 ms et le signal pour le retard OFF est à son maximum à 45 ms. Alors que la tension maximale de l'état OFF atteint 30V AC et le courant de l'état OFF de 2 mA.Le courant d'entrée à 120 V CA est de 12 mA nominalLe 1746-IA16 a une durée de courant d'entrée maximale de 500 microsecondes et un courant d'entrée maximal de 0,8 mA.
