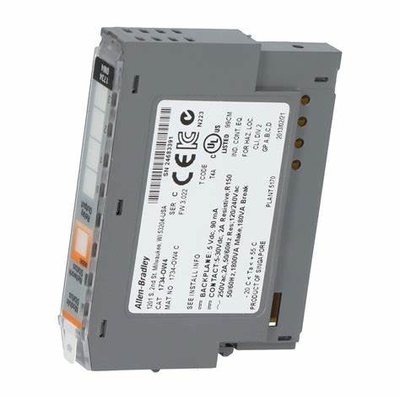

1734-OW4 ALLEN BRADLEY Module de sortie discrète avec quatre (4) pôles simples

L'Allen-Bradley 1734-OW4 est un module O/I POINT. Ce module est un module de sortie discret avec quatre (4) contacts SPST normalement ouverts.Ces sorties de contact sont des contacts sans tension et des supports fonctionnant avec 5-30 VDCIl est conçu de manière compacte et de petite taille. ideally used for implementing distributed I/O architecture and supports installation to a DIN rail and couples with an appropriate terminal base for wiring of signal an input power with applicable bases such as 1734-TB, 1734-TBS, 1734-TOP ou 1734-TOPS.

Les sorties de contact 1734-OW4 présentent un retard de transition du signal d'ON à OFF de 26 ms avec une résistance de contact initiale de 30 m.il doit être doté d'un courant POINTBus de 80 mA tandis que la dissipation de puissance du module est de 0.5 W et dissipation thermique de 1,7 BTU/h.

Le 1734-OW4 prend en charge tous les adaptateurs de communication I/O POINT disponibles tels que les adaptateurs Ethernet, ControlNet et ProfiBus.Ces adaptateurs permettent au 1734-OW4 de recevoir des commandes de contrôleurs partenaires tels que ControlLogix et CompactLogix et de mettre en œuvre la séquence d'automatisationEn outre, il peut être mélangé avec n'importe quel autre module d'E/S de point pour obtenir l'E/S requis.

Le 1734-OW4 a une température de fonctionnement de -20...55 degrés C (-4...131 degrés F) et une température de non-opération de -40...85 degrés C (-40...185 degrés F), tandis que l'humidité relative de 5-95%,non condensés.

Le module de sortie de relais Allen-Bradley 1734-OW4 POINT I/O 4 est un module électronique qui dispose de 4 sorties de relais électromécaniques ouvertes avec un temps de retard de sortie de 20 ms d'ON à OFF.Il a un courant de fuite maximal hors état de 1Le 1734-OW4 a une résistance de contact de 30 m?, avec une dissipation thermique équivalente de 1,7 BTU/h.Son courant POINT BUS est de 80mA avec une puissance de 5V DC, et peut être installé sur n'importe lequel des 4 1734 modules de base.

Le 1734-OW4 est monté sur un rail DIN à l'aide des vis de base des terminaux déterminées par le bloc de base.et une tension d'isolation de 250 V testée à 2550 V CC pendant 60 secondes entre le champ et le système et entre les ensembles de contactsLe 1734-OW4 a une fréquence de commutation maximale de 1 opération par 3 secondes, et il est dépendant de la charge, avec une espérance de vie de contact électrique dépendant de la charge de 100 000 cycles.Il est désigné par les codes de température T4 et T4ALe module a un type de boîtier de type ouvert. Il a une seule catégorie de fil de signal ON avec 0,25-2,5 mm2 (22-14 AWG) de fil de cuivre solide et en filets à 85 ° C.Le 1734-OW4 a une température de fonctionnement comprise entre -20 et 55 degrés. C (-4 et 131 degrés F) à une humidité non condensante de 5 à 95%. Il a un niveau de choc opérationnel de 30 G et une vibration de 5 G (10-500 Hz).Chaque sortie du module de contact numérique 1734-OW4 est nominale 240VDC RMS à 2A et le courant est dépendant de la chargeIl dispose de 4 sorties de relais N.O. et d'un courant POINTBus de 80 milliampères avec une dissipation de puissance maximale de 0,5 Watt.
