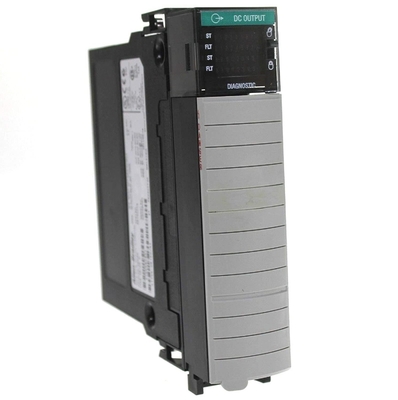

1756-OB16D ControlLogix 16 Pt 24VDC D/O Module

Allen-Bradley 1756-0B1 6D est un module de sortie de diagnostic DC de ControlLogix. Il comporte 16 entrées de diagnostic, chaque groupe de 8 points fusionné sur la base de chaque score.Vous pouvez l'installer dans n'importe quelle fente disponible dans un châssis compatible ControllogixCependant, un boîtier de câblage amovible de 36 bits (RTB) est requis à cet effet. Le RTB peut être TBCH de 1756 ou TBS6H de 1756.s'assurer que le châssis et l'alimentation sont installés et mis à la terre.

Le module 1756-0B1 6D partage les caractéristiques suivantes avec les autres modules de sortie: écho de données de sortie, densité de points de sortie multiples, états de sortie de niveau de point configurables, fusion électronique,et modules de sortie isolés et non isolés. Il vous permet également de configurer diverses fonctions du module, en particulier la détection sans charge, la détection de vérification de sortie, l'état de sortie en mode défaut, l'état de sortie en mode programme,transition de l'état du programme à l'état de défaut, et les serrures de diagnostic.

La fonction de diagnostic de courte course du module 1756-0B1 6D est de 8 ampères à 180 ms (minimum) et de 10 ampères à 120 ms (minimum).et la vérification de sortie est utilisée uniquement pour la détection de l'état en cours. Le test d'impulsion a une largeur d'impulsion maximale configurable par l'utilisateur. Le module vous permet également de configurer l'état de défaut de chaque point et l'état du mode de programme de chaque point,où le paramètre par défaut est "Off" et les autres options sont "On" et "Hold Last". Ce module de sortie a une plage de tension de fonctionnement de 19.2 à 30 volts de courant continu et une catégorie de tension d'alimentation en courant continu de 24 volts. Il a également un courant de charge minimum de 3 mA par point, un courant de fuite maximal hors état de 1 mA par point et une tension de courant continu de 1.2 V (avec une chute de tension maximale de 2 A)Le courant de rétro-plateforme est de 140 mA à 24 V CC, 250 mA à 5.1 V DC, et la puissance totale du rétro-plateforme est de 4,64 W.Ses valeurs de courant de sortie linéaire dérivé sont jusqu'à 2 A à 30 degrés Celsius (80 degrés Fahrenheit), 1 A par point à 60 degrés Celsius (140 degrés Fahrenheit), et 8 A par module à 30 degrés Celsius et 4 A à 60 degrés Celsius.Le courant de surtension à chaque point 1756-0B1 6D est de 4A pour chaque module de 10 ms et peut être répété fois par secondeLa tension d'isolation entre le groupe et l'utilisateur et le système a été testée pendant 1 seconde à 2546 V, avec une tension CA continue maximale de 250 V pour les deux.

Il a un temps de retard de sortie nominal de 55 s, un maximum de 1 ms de l'allumage à l'allumage, une valeur nominale de 630 s et un maximum de 5 ms de l'allumage à l'allumage.Les températures de fonctionnement varient de 0 à 60 degrés Celsius et les températures de stockage de -40 à 85 degrés Celsius..
