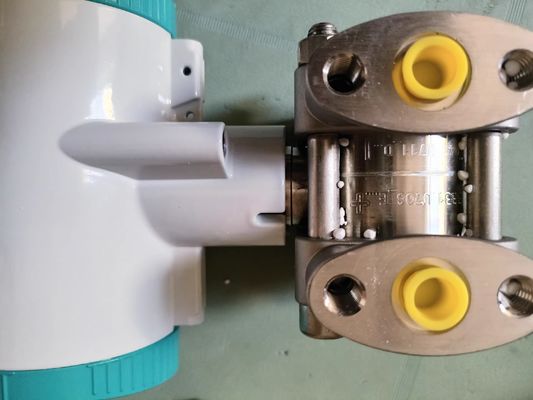

Transmetteur de pression différentielle antidéflagrant à sécurité intrinsèque Siemens 7MF4033-3DA10-1BA1, boîtier en aluminium moulé

Transmetteur de pression différentielle antidéflagrant à sécurité intrinsèque Siemens 7MF4033-3DA10-1BA1, boîtier en fonte d'aluminium

Le transmetteur de pression différentielle antidéflagrant à sécurité intrinsèque Siemens 7MF4033-3DA10-1BA1, boîtier en fonte d'aluminium, peut être appliqué dans les domaines industriels soumis à des charges chimiques et mécaniques. La compatibilité électromagnétique dans la plage de 10 kHz à 1 GHz rend le transmetteur de pression DS III adapté aux applications à rayonnement électromagnétique élevé. Les transmetteurs qui répondent aux exigences de « sécurité intrinsèque » et de « protection contre les explosions » peuvent être installés dans des atmosphères potentiellement explosives (Zone 1) ou Zone 0. Ce transmetteur est certifié CE et conforme aux normes européennes (ATEX). Les catégories d'alimentation pour les transmetteurs à « sécurité intrinsèque » utilisés en zone 0 sont « ia » et « ib ». Le transmetteur peut être connecté à divers composants d'étanchéité à distance conçus, adaptés aux applications spéciales telles que les matériaux à haute viscosité. Le transmetteur de pression peut être utilisé via trois boutons, à l'aide d'un contrôleur HART, ou via les interfaces de bus de terrain PROFIBUS PA ou FF.

Transmetteur de pression relative
·Variables de mesure : pression relative des gaz, vapeurs et liquides corrosifs et non corrosifs.
·Plage (réglable en continu)
Série DS III HART : 0,01 .. 400 bar g
·Plage de mesure nominale
Série DS III PA et FF : 1 .. 400 bar g

Transmetteur de pression absolue
⊙ Variables de mesure : pression des gaz, vapeurs et liquides corrosifs et non corrosifs.
⊙ Plage (réglable en continu)
Série DS III HART : 8,3 bar a... 100 bar a
⊙ Plage de mesure nominale
Série DS III PA et FF : 250 bar a... 100 bar a
⊙ Il existe deux séries au total :
-Série de pression relative
-Série de pression différentielle

Transmetteur de pression différentielle et de débit
⊙ Variables de mesure :
-Pression différentielle
-Petite pression positive ou négative
-Débit q~√ Δ p (associé à une plaque à orifice et à d'autres dispositifs d'étranglement et de pression)
⊙ Plage (réglable en continu)
Série DS III HART : 1 bar... 30 bar
⊙ Plage de mesure nominale
Série DS III PA et FF : 20 bar... 30 bar

Avantage

·Bonne qualité, longue durée de vie
·Maintenir une grande fiabilité sous des charges chimiques et mécaniques
·Convient aux gaz, vapeurs et liquides corrosifs et non corrosifs
·Fonctions de diagnostic et de simulation riches
·Les composants de mesure sont séparés des composants électroniques et ne nécessitent pas de recalibrage
·L'erreur * la plus petite
·La dérive à long terme est faible
·Les composants de réception de liquide sont fabriqués à partir de matériaux de haute qualité (acier inoxydable, Hastelloy, alliage Monel, tantale)
·Le transmetteur DS III avec communication HART a une plage de 0,01 mbar à 400 mbar.
·La plage de mesure nominale du transmetteur est de 1 à 400 bar, DS III PA (PROFIBUS PA) et FF (Foundation fieldbus)
·Haute précision de mesure
·Grâce aux touches de commande et à la communication HART, à la communication PROFIBUS PA ou à l'interface de bus de terrain FF.

Les paramètres peuvent être définis via les touches de commande, la communication HART, PROFIBUSPA ou l'interface principale sur site de la Foundation. La richesse des fonctionnalités rend ce transmetteur de pression très adapté aux besoins des usines. Malgré un grand nombre d'options de réglage, le fonctionnement reste très simple. Les transmetteurs qui répondent aux exigences de « sécurité intrinsèque » et de « protection contre les explosions » peuvent être installés dans des atmosphères potentiellement explosives (Zone 1) ou Zone 0. Ce transmetteur est certifié CE et conforme aux normes européennes (ATEX). Le transmetteur peut être connecté à divers composants d'étanchéité à distance conçus pour des applications spéciales telles que les matériaux à haute viscosité.
Différents modèles de transmetteurs de pression DS III peuvent être utilisés pour mesurer :
·Pression relative
·Pression
·Pression différentielle
·Niveau de liquide
·Volume de trafic
