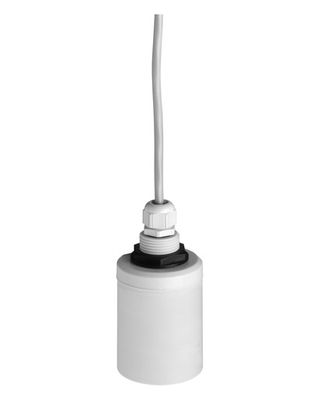

Temps-de-vol ultrasonique Prosonic de mesure d'Endress+Hauser FDU91-RG2AA

Temps-de-vol ultrasonique Prosonic de mesure d'Endress+Hauser FDU91-RG2AA

Description :

Capteur ultrasonique pour le niveau et la mesure d'écoulement pour la connexion à FMU9x (gamme de mesure ? jusqu'aux 10m)

Nom de produit : Prosonic S FDU91

Code d'ordre prolongé : FDU91-RG2AA

R-approbation : secteur Non-dangereux

Connexion de G-processus : Fil ISO228 G1, PVDF

longueur 2-Cable : 10m/32ft

Un-appareil de chauffage : Sans

A- Option supplémentaire : Version de base

Poids de expédition : 2 kilogrammes

Informations supplémentaires :

Le capteur FDU91 ultrasonique pour la mesure de niveau continue, de non contact et exempte d'entretien des fluides, des pâtes, des boues et de pulvérulent aux matériaux en vrac bruts. Mais également pour la mesure d'écoulement dans les canaux ouverts et des déversoirs de mesure. La mesure est inchangée par constante diélectrique, densité ou humidité et aussi inchangé par l'habillage dû à l'effet autonettoyant des capteurs. Adapté aux secteurs dangereux d'explosion. Gamme de mesure maximum dans les liquides 10m (33ft), solides 5m (16ft).

Avantages

Capteur de température intégré pour la correction de Temps-de-vol. Les mesures précises sont possibles, même si les changements de température sont présents

Capteur hermétiquement soudé de PVDF pour la résistance chimique la plus élevée

Adapté aux mercis ambiants approximatifs de conditions pour séparer l'installation de l'émetteur
(jusqu'à 300m)

Formation réduite d'habillage en raison de l'effet autonettoyant

Détection automatique intégrée de capteur pour les émetteurs FMU90/FMU95 pour la commission simple

Temps résistant et à l'abri des inondations (IP 68)

Le chauffage intégré contre un habillage de glace au capteur (facultatif) assure la mesure fiable

Exposition moins

Champ d'application

Capteur pour la mesure de niveau continue et de non contact des fluides et des matériaux en vrac dans les silos, sur des ceintures, des réserves et dans des broyeurs. Également pour la mesure d'écoulement dans des canaux ouverts et aux déversoirs. Typiquement utilisé dans les mesures dans de basses tailles structurelles.

Connexion de processus : Fil

La température : -40 à +80°C (- 40 à +176°F)

Pression : +0,7 à +4bar (+10 à +58psi)

Gamme de mesure maximum : Liquides 10m (33ft), solides 5m (16ft)

Distance de blocage : 0.3m (1ft)

Certificats internationaux de protection d'explosion

Exposition moins


Caractéristiques et caractéristiques

Continu/solides
Continu/liquides
Liquides
Principe de mesure
Ultrasonique

Caractéristique/application
Version séparée avec le logement de champ ou le logement de rail de chapeau supérieur pour l'instrumentation d'armoire de commande, 300m entre le capteur et émetteur

Approvisionnement/communication
4-wire (CERF, DP de Profibus)

Exactitude
+/- 2mm + 0,17% de la distance mesurée

Température ambiante
-40 °C 80 de °C…
(- 40 °F) de °F… 176

La température de processus
-40 °C 80 de °C…
(- 40 °F) de °F… 176

Absolu de processus de pression/limite maximale de surpression
0,7 barres… 4 ABS de barre
(10 livres par pouce carré… 58 livres par pouce carré)

Pièces mouillées principales
PVDF (IP68 complètement soudé/NEMA 6P)

Connexion de processus
G/TNP 1"

Distance de blocage
0,3 m (1 pi)

Distance maximale de mesure
5 m (16ft)

Communication
Émetteur :
CERF de 4… 20 mA
DP de Profibus

Certificats/approbations
ATEX, FM, CSA, le CEI ex, JPN ex, INMETRO, NEPSI, EAC ex

Options

En second lieu sortie 4… 20mA

Composants
Émetteur : FMU90
