3500/05-01-01-00-00-01 GE Bently Nevada 3500 Système de support

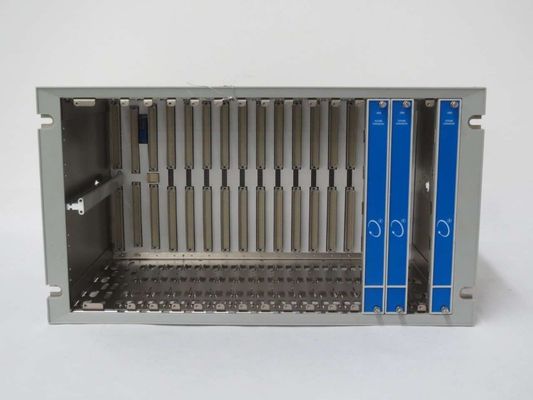

Bently Nevada 3500/05-01-01-00-00-01 Système rack système 3500

La conception du rack système 3500/05 contient tous les modules de moniteur 3500 et la puissance du rack
Il permet aux différents modules 3500 de communiquer entre eux.

et les sources d'alimentation pour distribuer la puissance à chaque module au besoin.
Les racks 3500 sont disponibles en deux tailles:
1. Rack de taille réelle Rack EIA de 19 pouces avec 14 emplacements de modules disponibles
2. Mini-Rack 12 pouces avec 7 emplacements de module disponibles
Les 3500 racks sont disponibles en trois formats:
1. Montage du panneau
les panneaux et les fixent au panneau à l'aide de pinces fournies avec le rack.
Les connexions de câblage et les modules d'E/S sont accessibles depuis l'arrière du
- Je vous en prie.
2. Monture de rack Ce format de rack est monté le rack 3500 sur 19 pouces EIA
Les connexions de câblage et les modules d'E/S sont accessibles par l'arrière
de l'étagère.
3. Monture de cloisonnage Cette forme de support fixe le support contre un mur ou
le panneau lorsqu'il n'est pas possible d'accéder à l'arrière du rack.
les connexions et les modules d'E/S sont accessibles depuis l'avant du rack.
Le Mini-Rack 3500/05 n'est pas disponible dans ce format.

Informations relatives à la commande
Informations relatives aux commandes sur les rayonnages
Le nombre d'unités d'équipement doit être déterminé en tenant compte de l'importation de l'équipement.
A: Taille du support
0 1 rack de 19 pouces (14 emplacements pour les modules)
0 2 Mini-rack de 12 pouces (7 modules)
les créneaux horaires)
B: Options de montage
0 1 Option de montage de panneau, taille complète
Des étagères
0 2 Option de montage sur support, taille complète
Le rack (montage à l'EIA de 19 pouces)
Le rack)
0 3 Option de montage de cloisons (non)
disponible dans le rack mini)
0 4 Option de montage du panneau, mini-rack
0 5 Option de montage à support, mini-portfolio

C: Option d'approbation par l'agence
0 0 Aucun
0 1 CSA - C US
0 2 ATEX/CSA
D: Réservé
0 0 Aucun
E: Option de conformité européenne
0 0 Aucun
0 1 de notre ère
