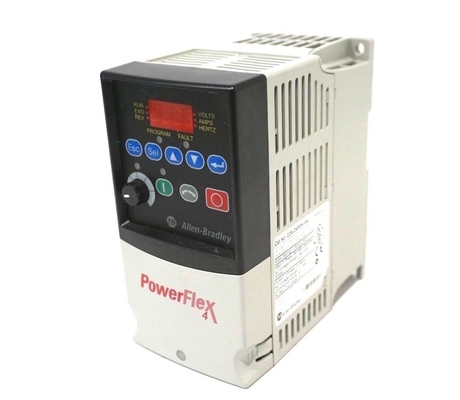

Lecteur variable 22A-D4P0N104 de fréquence d'Allen Bradley PowerFlex 4

Tolérance de tension :
Tolérance de fréquence :
Facteur de puissance de déplacement :
Estimation maximum de court-circuit :

120V, 200… 240V, 380… 480V, 460… 600V : ±10%
48… 63 hertz
0,98 à travers la gamme de vitesse entière
100 000 ampères de symétrique

Digital
Mode de SRC (source) :
Mode de SNK (évier) :
Analogue
analogue de 4… 20 mA :
0… analogues de C.C 10V :
Pot externe :

Courant d'entrée = 6 mA
18… 24V = dessus, 0… 6V =
0… 6V = dessus, 18… 24V =
impédance d'entrée de 250 ohms
impédance d'entrée de l'ohm 100k
1… 10k ohms, minimum de 2 watts

Sortie de contrôle – programmable
Sorties
(relais de forme C)

Estimation résistive
Sorties optos :
Sorties analogiques :
Estimation inductive
Sorties optos :
Sorties analogiques :

3.0A à C.C 30V, 3.0A à C.A. 125V, 3.0A à C.A. 240V
30V C.C, 50 mA
10 bits, 0… 10V, minimum de l'ohm 1k
0.5A à C.C 30V, 0.5A à C.A. 125V, 0.5A à C.A. 240V
Non inducteur
10 bits, 4… 20 mA, maximum de 525 ohms

Type recommandé de fusible :
Disjoncteurs recommandés :

Classe d'UL J, cc, T ou type BS88 ; 600V (550V) ou équivalent.
Disjoncteur ou équivalent de HMCP.


Protection de moteur :
Surintensité :
Tour de contrôle :
Tour parfait de puissance :

Protection de surcharge d'I2 t, 150% pour sec 60., 200% pour sec 3. (assure la protection de la classe 10)
200% limite de matériel, défaut instantané de 300%
Le tour minimum est de 0,5 sec. - la valeur typique est de 2 secondes
100 millisecondes


Le frein interne IGBT a inclus avec toutes les estimations.

Altitude :
Température de stockage :
L'atmosphère :
Hygrométrie :
Choc (opération) :
Vibration (opération) :

maximum de 1000 m (3300 pi) sans sous-sollicitation
– 40 à 85 degrés de C (– 40 à 185 degrés de F)
Important : La commande ne doit pas être installée dans un secteur où l'atmosphère ambiante contient volatil ou
gaz, vapeurs ou poussière corrosives. Si la commande ne va pas être installée pendant une période, elle doit être
entreposé dans un secteur où il ne sera pas exposé à une atmosphère corrosive.
0 à 95% sans condensation
crête 15G pour la durée 11ms (±1.0ms)
1G crête, 5 à 2000 hertz

Exactitude de fréquence :
Règlement de vitesse :
Modes d'arrêt :
Accel/Decel :
Surcharge intermittente :
Protection électronique de surcharge de moteur :


Entrée de Digital : À moins de ±0.05% de fréquence réglée de sortie.
Entrée analogique : À moins de 0,5% de fréquence de sortie maximum.
Sortie analogique : ±2% de complet, résolution mordue par 10.
Boucle ouverte avec la compensation de glissement : ±2% de vitesse basse à travers une gamme de vitesse de 40:1. 1% de vitesse basse
à travers une gamme de vitesse de 60:1.
Modes programmables multiples d'arrêt comprenant - la rampe, la côte, le C.C-frein, la Rampe-à-prise et la courbe de S.
Deux indépendamment fois programmables d'accel et de decel. Chaque fois peut être programmé de 0… 600
secondes dans 0,1 seconde augmentations.
capacité de surcharge de 150% pour jusqu'à 1 minute, capacité de surcharge de 200% pendant jusqu'à 3 secondes.
Assure la protection de surcharge de moteur de la classe 10 selon l'article 430 de NEC et la température excessive de moteur
protection selon l'article de NEC 430,126 (a) (2). Dossier 29572 de l'UL 508C.
