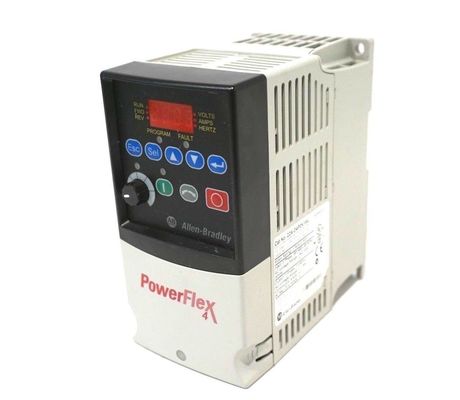

Le moteur à fréquence variable PowerFlex 4 22A-D4P0N104

Courant de court-circuit maximal :
120V, 200…240V, 380…480V, 460…600V : ±10%
48…63 Hz
0,98 sur toute la plage de vitesse

100 000 ampères symétriques
Entrées de commande
Numérique
Mode SRC (Source) :

Analogique
4…20 mA analogique :
0…10V CC analogique :
Potentiomètre externe :
Courant d'entrée = 6 mA
18…24V = Marche, 0…6V = Arrêt
0…6V = Marche, 18…24V = Arrêt

Impédance d'entrée de 250 ohms
Impédance d'entrée de 100k ohms
1…10k ohms, 2 Watt minimum
Sortie de commande – Programmable
Sorties
(relais forme C)

Puissance nominale résistive
Sorties opto :
Sorties analogiques :

Puissance nominale inductive
30 V CC, 50 mA
Sorties analogiques :
3,0 A à 30 V CC, 3,0 A à 125 V CA, 3,0 A à 240 V CA
30 V CC, 50 mA
10 bits, 0…10V, 1k ohm minimum

0,5 A à 30 V CC, 0,5 A à 125 V CA, 0,5 A à 240 V CA
Non inductif
10 bits, 4…20 mA, 525 ohms maximum
Fusibles et disjoncteurs
Type de fusible recommandé :
Disjoncteurs recommandés :

Disjoncteur HMCP ou équivalent.
Fonctionnalités de protection

Protection du moteur :
Surtension :


Maintien sans défaut :
Protection contre les surcharges I2 t, 150 % pendant 60 s, 200 % pendant 3 s (offre une protection de classe 10)
Limite matérielle de 200 %, défaut instantané de 300 %
Le maintien minimum est de 0,5 s – la valeur typique est de 2 secondes

100 millisecondes
Freinage dynamique
IGBT de freinage interne inclus avec toutes les puissances nominales.
Environnement


Température de stockage :

Humidité relative :
Choc (en fonctionnement) :
Vibration (en fonctionnement) :
1000 m (3300 pi) maximum sans détarage
–40 à 85 degrés C (–40 à 185 degrés F)
Important :

Le variateur ne doit pas être installé dans une zone où l'atmosphère ambiante contient des gaz, vapeurs ou poussières volatils ou
corrosifs. Si le variateur ne doit pas être installé pendant une période donnée, il doit être
stocké dans une zone où il ne sera pas exposé à une atmosphère corrosive. 0 à 95 % sans condensation
15G crête pendant 11 ms de durée (±1,0 ms)
1G crête, 5 à 2000 Hz
Contrôle
Précision de fréquence :
Régulation de vitesse :

Accélération/Décélération :
Surcharge intermittente :
Protection électronique contre les surcharges moteur :
Entrée numérique : Dans ±0,05 % de la fréquence de sortie définie.
Entrée analogique : Dans 0,5 % de la fréquence de sortie maximale.
Sortie analogique : ±2 % de la pleine échelle, résolution 10 bits.


Boucle ouverte avec compensation de glissement : ±2 % de la vitesse de base sur une plage de vitesse de 40:1. 1 % de la vitesse de base
sur une plage de vitesse de 60:1.
Plusieurs modes d'arrêt programmables, y compris - Rampe, Roue libre, Frein CC, Rampe à maintien et Courbe en S.
Deux temps d'accélération et de décélération programmables indépendamment. Chaque temps peut être programmé de 0…600
secondes par incréments de 0,1 seconde.
Capacité de surcharge de 150 % jusqu'à 1 minute, capacité de surcharge de 200 % jusqu'à 3 secondes.
Fournit une protection contre les surcharges moteur de classe 10 selon l'article 430 du NEC et une protection contre la surchauffe moteur
selon l'article 430.126 (A) (2) du NEC. UL 508C Fichier 29572.
Caractéristique du
variateur de fréquence PowerFlex 4
Ce variateur est doté d'une interface de communication RS-485 intégrée qui permet la compatibilité avec les outils PC. Ces outils PC peuvent aider les techniciens à surveiller, dépanner et programmer le variateur. Ces outils PC comprennent les logiciels Drive Explorer et DriveTools SP. Le variateur 22A-D4P0N104 offre des vitesses moteur puissantes et une conception peu encombrante, ce qui le rend idéal pour le contrôle de vitesse au niveau de la machine. Ce variateur est doté d'une tension d'entrée triphasée de 380 à 480 Volts AC, d'une puissance nominale de 4 Ampères et d'une dissipation de puissance globale d'environ 70 Watts. De plus, le module 22A-D4P0N104 produit une sortie de 2 chevaux ou 1,5 kW.
