Grand international de système limité
|
Détails sur le produit:
Conditions de paiement et expédition:
|

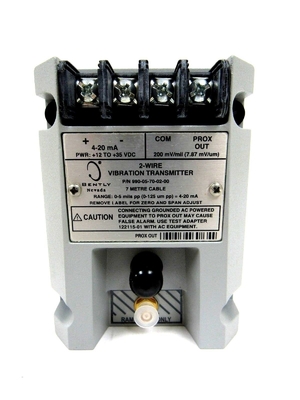

| Fabricant: | Coudé le Nevada | Numéro de la pièce: | 990-05-70-02-00 |
|---|---|---|---|
| Type modèle: | Émetteur de vibration | Pays d'origine: | LES Etats-Unis |
| Option complète: | 05 = 0-5 mils pp (0-125 µm pp) | Option de longueur de système: | 50 = 5,0 mètres (16,4 pieds) |
| Température de fonctionnement: | -35 C à +85 C (- 31 F à +185 F) | Poids de expédition: | 1,5 KILOGRAMMES |
| Surligner: | 20mA coudé Nevada Vibration Transmitter,OEM coudé Nevada Vibration Transmitter,Coudé émetteur de vibration du Nevada 990 |
||
Délai d'exécution prévu : 12 - 16 semaines.
Fabricant : Coudé le Nevada
Produit non : 990-05-50-02-00
Type de produit : Émetteur de 990 vibrations
Pays d'origine : LES Etats-Unis
Peut s'ajouter sur le certificat d'origine (le COO)
Option complète : 05 = 0-5 mils pp (0-125 µm pp)
Option de longueur de système : 50 = 5,0 mètres (16,4 pieds)
Montage de l'option : 02 = vis de cloison étanche
Option d'approbation d'agence : 00 = non requis
Entrée : Accepte 1 câble de non contact de sonde et d'extension de proximité de 3300 NSv.
Puissance : Exige +12 à +35 volts continu d'entrée sur le terminal d'émetteur.
Température de fonctionnement : -35 C à +85 C (- 31 F à +185 F)
Température de stockage : -51 C à +100 C (- 60 F à +212 F)
Poids de expédition : 1,5 kilogrammes
L'émetteur de 990 vibrations est prévu principalement pour les fabricants de matériel (OEM) des compresseurs d'air centrifuges ou les petits pompes, moteurs, ou fans qui préfèrent fournir des 4 simples au signal proportionnel de vibration de 20 mA comme entrée à leur système de contrôle de machines. L'émetteur est un dispositif à 2 fils et looppowered qui accepte l'entrée de notre sonde de proximité de 3300 NSv* et de son câble d'extension assorti (disponibles dans des options de longueur de système de 5 m et de 7 m).
| Entrée | Accepte 1 câble de non contact de sonde et d'extension de proximité de 3300 NSv |
| Puissance | Exige +12 à +35 volts continu d'entrée sur le terminal d'émetteur. |
|
4 au signal de 20 mA Sortie |
mAdc 4 à 20 sur la gamme complète spécifique dans la configuration à 2 fils. |
|
4 à la boucle de 20 mA Exactitude |
À moins de ±1.5% sur la gamme complète spécifique. L'exactitude est évaluée de l'entrée de signal d'ESSAI à la tension mesurée à travers une résistance de boucle 250. |
| Sonde Gap | La sonde doit être entaillée entre 0,5 et 1,75 millimètres (20 et 55 mils) de cible pour assurer la gamme complète. |
|
Boucle maximum Résistance |
1 000 comprenant le câble à 35 volts continu. |
| Limitation actuelle | 23 mA de typique. |
| Mettez et enjambez à zéro | ajustements externes de Non-interaction. |
|
PAS OK/Signal Défaite |
La sortie de signal ira à moins de 3,6 mA à moins de 100 µs après que pas un état d'OK se produise. La sortie de signal est reconstituée à moins de 2 ou 3 secondes après que pas l'état d'OK n'est enlevé. |
| La mise sous tension empêchent | Séjours de sortie de signal à moins de 3,6 mA (PAS OK) pendant 2 à 3 secondes après qu'est mis sous tension. Le but est de signaler que le dispositif n'est pas encore prêt. On peut observer des coupures quand le dispositif va CORRECT. |
|
Capteur de Proximitor Sortie |
Compatible avec l'équipement de test sans mise à la terre et portatif. En employante fondée, équipement de test à la force de la C.A., utilisez l'adaptateur de l'essai 122115-01 pour l'isolement de signal. |
| Impédance de sortie | La sortie Prox a une impédance de sortie de 10 kilowatts calibrée pour des 10m chargent. |
|
Linéaire Prox Gamme |
1,4 millimètres (55 mils). Commence à approximativement 0,25 millimètres (10 mils) de la surface de cible. |
|
Sortie Prox Échelle par accroissement Facteur |
± 6,5% de 7,87 mV/µm (200 mV/mil) typique comprenant des erreurs d'interchangeabilité une fois mesuré par paliers de 0,25 millimètres (10 mils) sur la gamme linéaire utilisant des 30 millimètres plat (1,2 pouces) cible. ± 10% du pire cas 7,87 mV/µm. Niveau sonore typique : 50 mV/pp. |
| Stabilité de température | Le facteur de proportionnalité par accroissement demeure à moins de ±10% de 7,87 mV/µm (200 mV/mil) de 0 C à +70 C (+32 F à +158 F). |
Le capteur intégré de Proximitor n'exige aucune unité externe
Terminaux PROX non isolés de SORTIE et de COM plus un connecteur coaxial
Potentiomètres de Non-interaction zéro et d'envergure
L'essai a entré le Pin pour la vérification rapide de la sortie de signal de boucle
Pas le circuit de défaite d'OK/Signal empêche les sorties élevées ou les fausses alertes
Construction mise en pot pour les environnements de humidité élevé (jusqu'à 100% condensant)
