Détails sur le produit:
Conditions de paiement et expédition:
|
| Fabrication: | MTL | Type modèle: | Interface de transducteur de vibration |
|---|---|---|---|
| Numéro de la pièce: | 5531 | Type de capteur: | 2- ou transducteur à 3 fils de vibration |
| Chaîne de signal: | – 20V, maximum – 0.5V minimum | Tension d'alimentation: | 20 à C.C 35V |
| Délai d'exécution: | Sur demande | Poids de expédition: | 2 kilogrammes |
| Surligner: | Instruments de MTL d'interface de transducteur de vibration,5531 instruments de MTL,Interface de transducteur de la vibration MTL5531 |
||

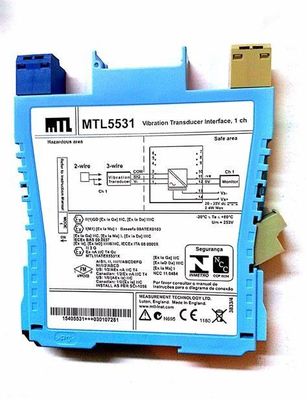

Fabricant : Instruments de MTL
Produit non : MTL5531
Type de produit : Interface de transducteur de vibration
Nombre de canaux : Un
Type de capteur : 2 - ou transducteur à 3 fils de vibration
Emplacement de source de signal : Zone 0, IIC, secteur T4-6 dangereux si division convenablement certifiée. 1, emplacement dangereux du groupe A
entrée de Dangereux-secteur : Impédance d'entrée (terminaux 2 et 3) : 10k ?
Offre de transducteur actuelle, à 2 fils : 3.3mA (nom.) pour les capteurs à 2 fils, choisi par l'usager par le commutateur
Chaîne de signal : – 20V, maximum – 0.5V minimum
Exactitude de transfert de C.C à 20°C : <>
Indicateur de LED : Indication de vert = de puissance
Tension d'alimentation : 20 à C.C 35V
Consommation actuelle maximum (charge de transducteur 10mA) : 65mA à 24V
Dissipation de puissance maximum dans l'unité : 1.33W
Poids : 0,11 kilogrammes
MTL 5531 répète un signal d'un capteur de vibration dans un secteur dangereux, fournissant un résultat pour un système de contrôle dans le coffre-fort
secteur. L'interface est compatible avec les sondes et les accéléromètres des courants parasites à 3 fils ou les capteurs actuels à 2 fils ; la sélection est
fait par un commutateur du côté du module.
| Type de capteur | 2- ou transducteur à 3 fils de vibration |
| Emplacement de source de signal |
Zone 0, IIC, secteur T4-6 dangereux si convenablement certifié Division. 1, emplacement dangereux du groupe A |
| entrée de Dangereux-secteur |
Impédance d'entrée (terminaux 2 et 3) : 10kΩ |
| Offre de transducteur actuelle, à 2 fils | 3.3mA (nom.) pour les capteurs à 2 fils, choisi par l'usager par le commutateur |
| Chaîne de signal | – 20V, maximum – 0.5V minimum |
| Exactitude de transfert de C.C à 20°C | <> |
| Exactitude de transfert à C.A. à 20°C |
0Hz à 1kHz : ±1% 1kHz à 10kHz : – 5% à +1% 10kHz à 20kHz : – 10% à +1% |
| Coefficient de température |
±50ppm/°C (10 65°C) ±100ppm/°C (– 20 à 10°C) |
| Largeur de bande de tension | – 3dB à 47kHz (typique) |
| Réponse de phase |
<14> – 1° à 200Hz – 3° à 600Hz – 5° à 1kHz – 50° à 10kHz – 100° à 20kHz |
| impédance de sortie de Sûr-secteur | <20> |
| Tension d'alimentation | 20 à C.C 35V |
| Description de sécurité |
Terminaux 3 1 Uo=26.6V Io=94mA Po=0.66W Um = 253V RMS ou C.C Terminaux 3 2 Non-énergie-stockage de l'appareil ≤1.5V, ≤0.1A et ≤25mW |
| Note |
Référez-vous au manuel d'instruction pour des recommandations concernant le support de ces modules. En raison de la dissipation de puissance élevée le maximum ambiant la température pour ces modules une fois monté dans horizontal l'orientation est : • 45°C emballé étroit • minimum de 10mm 55°C de espacement |
