Détails sur le produit:
Conditions de paiement et expédition:
|

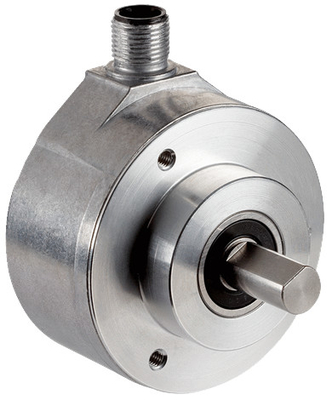

| Fabricant: | Capteurs MALADES | Encodeurs absolus: | AFS/AFM60 SSI |
|---|---|---|---|
| Type: | AFM60B-S4AC004096 | Numéro de la pièce: | 1037778 |
| Résolution: | peu de X12 de 12 bits | Gamme de tension d'opération: | 4,5 C.C DE V… C.C DE 32 V |
| Délai d'exécution: | Négociable | Poids de expédition: | 1,3 KILOGRAMMES |
| Surligner: | Encodeurs MALADES des capteurs 4.5VDC,Encodeurs de évaluation de la clôture IP65,Encodeurs MALADES de capteurs |
||
EMC : (selon en 61000-6-2 et en 61000-6-3) 1
Estimation de clôture : IP 65, côté d'axe (selon le CEI 60529) 2), IP 67, logeant le côté (selon le CEI 60529)
Hygrométrie permise : 90 % (condensation du balayage optique non autorisé)
Température ambiante fonctionnante : – 40 °C de °C… +100
Température ambiante de température de stockage : – 40 °C de °C… +100, sans paquet
Résistance aux chocs : 70 g, Mme 6 (selon en 60068-2-27)
Résistance à la vibration : 30 g, 10 hertz… 2 000 hertz (selon en 60068-2-6)
Représentation
| Nombre maximal des étapes par révolution | 4 096 |
| Nombre maximal des révolutions | 4 096 |
| Puissance de résolution | 4 096 x 4 096 |
| Résolution | peu de X12 de 12 bits |
| Limites d'erreur | ± 0.05° |
| Exactitude de répétition | 0.002° |
| Étape de mesure | 0.01° 360°/nombre des étapes par révolution = 0.09° |
| Temps d'initialisation | Mme 50 |
| Position formant le temps | < 1=""> |
Interfaces
| Type de code | Gris |
| Ordre de code | Paramètre de CW/CCW réglable |
| Signaux d'interface | Horloge +, horloge -, données +, données |
| Fréquence du signal d'horloge | 2 mégahertz |
| Réglé (ajustement électronique) | H-actif (L=0-3V, H=4,0-Us V) |
| CW/CCW (comptant l'ordre en tournant | L-actif (L=0-1,5V, H=2,0-Us V) |
| Déviation de mesure d'étape | ±0.01° |
| Nombre maximal des étapes par révolution | 4 096 |
Données électriques
| Type de connexion | Connecteur masculin, radial |
| Puissance | 0.5W (sans charge) |
| Gamme de tension d'opération | 4,5 C.C DE V… C.C DE 32 V |
| Protection inverse de polarité | √ |
| MTTFd : temps moyen à l'échec dangereux | 250 ans (OIN 13849-1 d'en) |
