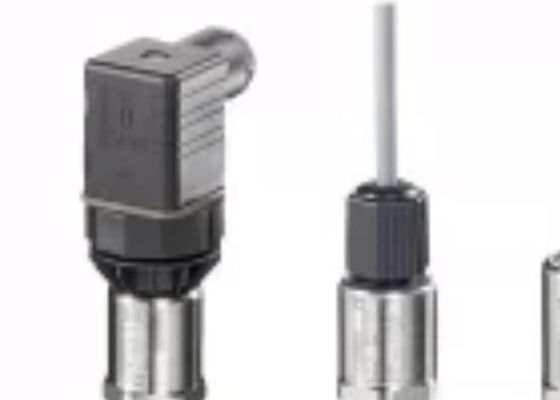

7MF1566-3AB00-1AA1 Transmetteur de pression RO 1CB Certifications CSA

7MF1566-3AB00-1AA1 Émetteur de pression

TLes émetteurs de pression de la série P210 sont utilisés pour mesurer la pression des gaz, liquides et vapeurs.
? Cellule de mesure en acier inoxydable
? Plage de mesure de 100 à 600 mbar
* Convient pour les applications à basse pression

7MF1566-3AB00-1AA1 Avantages des émetteurs de pression

Haute précision de mesure
Chambres en acier inoxydable robuste
Résistance à la surpression
Pour la mesure des milieux corrosifs et non corrosifs
Pour la mesure de la pression des gaz, des liquides et des vapeurs
Conception compacte
Applications
Les transmetteurs de pression de la série P210 pour la mesure de la pression sont utilisés dans les secteurs industriels suivants:
Ingénierie mécanique
Construction navale
Génie électrique
Industrie chimique
Fourniture d'eau

Conception

Conception à l'épreuve des explosions
L'émetteur de pression est constitué d'un élément de mesure de la pression en silicium avec un diaphragme dans un boîtier en acier inoxydable.
Transmetteur de pression Les connexions électriques conformément à la norme EN 175301-803-A (IP65), le connecteur à fiche ronde M12 (IP67), la connexion par câble (IP67) sont disponibles.
Les connexions électriques conformes à la norme EN 175301-803-A (IP65), le connecteur à fiche ronde M12 (IP67), la connexion par câble (IP67) ou la connexion par câble à fil rapide (IP67) peuvent être utilisées.
Les signaux de sortie sont de 4...20 mA ou 0...10 V.
Conception à l'épreuve des explosions
L'émetteur de pression est constitué d'un élément de mesure de la pression en silicium avec un diaphragme dans un boîtier en acier inoxydable.
L'émetteur de pression peut fonctionner conformément à la norme EN 175301-000; des connexions électriques conformément à la norme EN 175301-803-A (IP65) ou un connecteur à fiche ronde M12 (IP67) peuvent être utilisés.
Les connexions électriques sont disponibles, le signal de sortie est de 4...20 mA.

Les fonctions
Transmetteurs de pression pour mesurer la pression et le niveau des gaz, liquides et vapeurs.

Mode de fonctionnement

Fonction de l'émetteur de pression SITRANS P210 (7MF1566-...)
L'élément de mesure en acier inoxydable a un pont de résistance à film mince et la pression de fonctionnement est transmise par un diaphragme en acier inoxydable
La pression de travail est transmise par le diaphragme en acier inoxydable.
La tension de sortie de l'élément de mesure est convertie par le préamplificateur en un courant de sortie de 4 à 20 mA ou une tension de sortie de 0 à 10 V.
La tension de sortie est convertie par le préamplificateur en un courant de sortie de 4 à 20 mA ou une tension de sortie de 0 à 10 V CC.
La linéarité du courant de sortie est proportionnelle à la pression d'entrée.
Données de sélection et de commande ---- 7ML1566
Transmetteurs de pression de la série SITRANS P210 pour la mesure de basse pression
Précision 0,25 % (typique)
Matériau des pièces connectées: acier inoxydable + matériau d'étanchéité
Matériau des pièces non fluidisées: acier inoxydable
