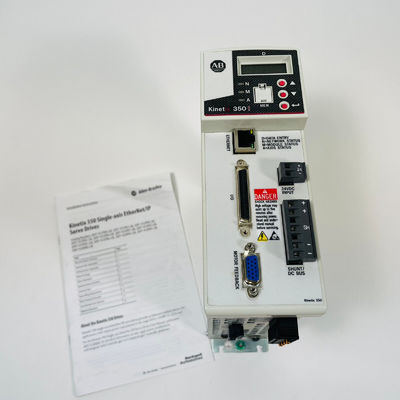

2097-V34PR6 Kinetix 300 Famille de servomoteurs à indexation Ethernet I/P

Le 2097-V34PR6 est un servomoteur appartenant à la famille Kinetix 300 des servomoteurs d'indexation Ethernet I/P. Ce variateur est utilisé pour implémenter le contrôle de mouvement sur le réseau Ethernet I/P et prend en charge une intégration transparente avec les automates programmables (API) tels que les contrôleurs MicroLogix 1400 et les contrôleurs basés sur Logix, y compris les contrôleurs CompactLogix et ControlLogix. Les servomoteurs et actionneurs linéaires et rotatifs compatibles avec ce servomoteur Kinetix incluent les moteurs rotatifs Kinetix MP et TLY, les vérins électriques robustes Kinetix MPAI, les vérins électriques Kinetix MPAR, les propulseurs linéaires de la série LDAT, les moteurs linéaires de la série LDC™ et les étages linéaires intégrés Kinetix MPAS.

Le 2097-V34PR6 nécessite une tension d'entrée CA triphasée de 320 à 528 V rms, triphasée avec une tension d'alimentation nominale de 480 V. Il est également doté de la fonctionnalité d'arrêt de sécurité du couple. Les capacités de sortie du variateur comprennent un courant de sortie et une puissance de 8,5 A et 3,0 kW respectivement.

Avec les contrôleurs CompactLogix, le système d'architecture intégrée peut être utilisé.

Le servomoteur d'indexation Kinetix 2097-V34PR6 prend en charge l'installation d'un bloc d'extension d'entrées/sorties qui se connecte au connecteur d'E/S intégré à 50 broches du variateur, d'un module mémoire pour le remplacement automatique du variateur, de filtres de ligne pour éliminer le bruit dans la ligne d'alimentation, d'une résistance de shunt et d'un module encodeur.

Pour les applications UL, ce variateur doit être installé avec des dispositifs de protection de ligne appropriés tels qu'un fusible Bussmann avec le numéro de catalogue KTK-R-10 (10A), un disjoncteur miniature 1489-M3C100 et un disjoncteur de protection moteur CMC auto-protégé avec le numéro de catalogue 140M-C2E-C10.

Le 2097-V34PR6 est équipé d'un fusible Bussmann 480V AC de classe CC et classe T à limitation de courant et assure une protection contre les courts-circuits à l'aide du disjoncteur entièrement calibré 480V (140M-F8E-C20) et du contacteur à bobine 480V CC/CA. Le variateur dispose d'un connecteur d'E/S (IOD) à 50 broches pour l'installation d'un bloc de jonction d'extension d'E/S et nécessite un module EEPROM pour la sauvegarde des configurations du variateur. En fonctionnement, il a une perte de puissance maximale de 99W (dissipation) et est conçu pour fonctionner de manière optimale dans une plage de température de 0 à 40 degrés Celsius (32 à 104 degrés Fahrenheit) à environ 5 à 95 % d'humidité relative sans condensation. Le 2097-V34PR6 est conçu pour une installation à une altitude allant jusqu'à 1500 m sans détarage et peut maintenir une fonction optimale avec un choc opérationnel de 15G et une vibration de 2,5G à 5-200 Hz. Le 2097-V34PR6 pèse environ 1,8 kg (4 lb) et a des dimensions de 238 mm par 68 mm par 230 mm.
