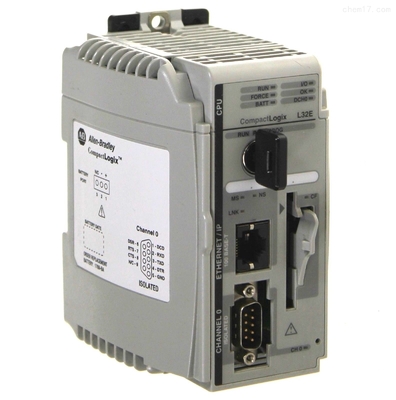

1769-L32E ALLEN BRADLEY CompactLogix 750KB Module de commande Enet

Le contrôleur modulaire CompactLogix avec numéro de pièce 1769-L32E est un contrôleur d'automatisation programmable (PAC) fabriqué par Allen-Bradley.Le contrôleur est couramment utilisé dans les applications de contrôle de machine et de processus moyensLe contrôleur dispose d'un port de communication RS232 et Ethernet intégré.

La configuration par défaut de l'interface RS232 est DF1 full duplex, 19,2 Kbps, pas de parité, adresse de station 0, pas de poignée de main, détection d'erreur BCC, détection automatique de réponse intégrée, 8 bits de données,et 1 bit d'arrêt. Cette configuration par défaut peut être configurée manuellement pour établir une communication initiale avec l'appareil.la configuration automatique peut être utilisée pour détecter automatiquement la communication ParamètresLe port RS232 peut également être configuré comme une interface de protocole ASCII pour connecter des instruments de code-barres, qui sont couramment utilisés dans les processus de fabrication.

La communication Ethernet nécessite une configuration initiale, qui peut être effectuée en utilisant BOOTP-DHCP ou en téléchargeant via l'interface RS232.un câble Ethernet est nécessaire pour connecter le contrôleur à l'hôte BOOTP.

Le contrôleur Logix compact Allen-Bradley 1769-L32E est livré dans un package unique, compact et rentable.Il peut être connecté à l'appareil via un câble 1747-CP3 ou 1756-CP3 ou un câble EthernetIl dispose d'une mémoire utilisateur intégrée de 750 KB et peut être étendu avec des cartes CompactFlash, numéro de modèle 1784-CF128.

Le 1769-L32E a une batterie remplaçable avec le numéro de pièce correspondant 1769-BA.Le contrôleur prend en charge l'installation de jusqu'à seize (16) modules I/O compacts avec jusqu'à trois groupes 1/O reliés par deux câbles d'expansionLe 1769-L32E a un courant continu (5 volts) de 850 mA et une dissipation de chaleur allant jusqu'à 6,5 watts.Le support DIN a une puissance d'impact de fonctionnement de 30 G et une puissance d'impact non opérationnelle de 50 G., tandis que le panneau a une puissance d'impact de 30 G en mode opérationnel et de 50 G en mode non opérationnel.

Le régulateur 1769-L32E a une puissance de vibration de 5 G en mode opérationnel.La 1769-L32E a une plage de température de fonctionnement de 0 à 60 degrés Celsius, une plage de température de stockage de -40 à 85 degrés Celsius (-40 à 185 degrés Fahrenheit) et une plage d'humidité relative non condensante de 0 à 95%.Le contrôleur Logix possède un ensemble d'émissions certifiées (CISPA11) et un boîtier unique ouvertLa taille de ligne recommandée pour les lignes en filet est comprise entre 22 et 16 AWG, tandis que les lignes solides devraient être classées entre 22 et 14 AWG.Le module pèse environ 2 livres à l'expédition et mesure 8x8x5 pouces.

La série CompactLogix 1769 sert de plateforme de migration pour la série PLC Allen Bradley, PLC5 et SLC500.assurer le maintien et l'amélioration des capacités antérieures du processeur;.
Le processeur 1769-L32E peut contenir jusqu'à seize (16) modules d'E/S compacts.Le contrôleur dispose d'une mémoire intégrée de 750 kilobytes et peut être couplé à une mémoire non volatile en installant une carte 1784-CF64 ou 1784-CF128 CompactFlash. Le contrôleur utilise 1769-BA pour réserver la mémoire de l'utilisateur. Évitez la décharge complète de la batterie, car cela peut effacer la mémoire de l'utilisateur, y compris les programmes de l'utilisateur. Utilisez une mémoire non volatile pour éviter de tels événements.
