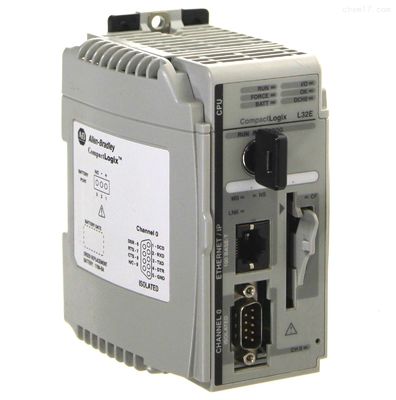

Module contrôleur CompactLogix 1769-L32E 750 Ko Enet

Le contrôleur modulaire CompactLogix, portant le numéro de pièce 1769-L32E, est un automate programmable (PAC) fabriqué par. Ce contrôleur est couramment utilisé dans les applications de contrôle de machines et de processus de moyenne envergure. Il dispose d'un port de communication RS232 et d'un port Ethernet intégrés.

La configuration par défaut de l'interface RS232 est DF1 full duplex, 19,2 Kbits/s, sans parité, adresse de station 0, sans handshake, détection d'erreur BCC, détection automatique des réponses intégrées, 8 bits de données et 1 bit d'arrêt. Cette configuration par défaut peut être configurée manuellement pour établir une communication initiale avec l'appareil. Si utilisé avec RSLinx, la configuration automatique peut être utilisée pour détecter automatiquement les paramètres de communication. Le port RS232 peut également être configuré comme une interface de protocole ASCII pour connecter des instruments de lecture de codes-barres, couramment utilisés dans les processus de fabrication.

La communication Ethernet nécessite une configuration initiale, qui peut être effectuée à l'aide de BOOTP-DHCP ou par téléchargement via l'interface RS232. En utilisant BOOTP-DHCP, un câble Ethernet est nécessaire pour connecter le contrôleur à l'hôte BOOTP.

Le contrôleur CompactLogix 1769-L32E est proposé dans un boîtier unique, compact et économique. Il intègre un (1) port de communication Ethernet et un (1) port de communication série. Il peut être connecté à l'appareil via un câble 1747-CP3 ou 1756-CP3, ou un câble Ethernet. Il dispose d'une mémoire utilisateur intégrée de 750 Ko et peut être étendu avec des cartes CompactFlash, modèle 1784-CF128.

Le 1769-L32E possède une batterie remplaçable portant le numéro de pièce correspondant 1769-BA. Le contrôleur prend en charge l'installation de jusqu'à seize (16) modules d'E/S compacts avec jusqu'à trois groupes d'E/S connectés via deux câbles d'extension. Le 1769-L32E a un courant continu (5 volts) de 850 mA et une dissipation thermique allant jusqu'à 6,5 Watts. Le 1769-L32E peut être facilement installé à l'aide de méthodes de montage sur rail DIN ou sur panneau. Le support DIN a une résistance aux chocs en fonctionnement de 30 G et une résistance aux chocs hors fonctionnement de 50 G, tandis que le panneau a une résistance aux chocs de 30 G en mode de fonctionnement et 50 G en mode hors fonctionnement.

Le contrôleur 1769-L32E a une résistance aux vibrations de 5 G en mode de fonctionnement. Il peut supporter des couples de montage de 1,1 à 1,8 N-m. Le 1769-L32E a une plage de température de fonctionnement de 0 à 60 degrés Celsius (32 à 140 degrés Fahrenheit), une plage de température de stockage de -40 à 85 degrés Celsius (-40 à 185 degrés Fahrenheit) et une plage d'humidité relative sans condensation de 0 à 95 %. Le contrôleur Logix a un ensemble d'émissions certifiées (CISPA11) et un boîtier ouvert unique. La taille de fil recommandée pour les fils multibrins est comprise entre 22 et 16 AWG, tandis que les fils monobrins doivent être compris entre 22 et 14 AWG. Le module pèse environ 2 livres lors de l'expédition et mesure 8x8x5 pouces.

La série CompactLogix 1769 sert de plateforme de migration pour les anciennes séries d'automates programmables, PLC5 et SLC500. Une variété de produits CompactLogix 1769, y compris le 1769-L32E, garantissent que les capacités des processeurs précédents sont maintenues et améliorées.
Le processeur 1769-L32E peut accueillir jusqu'à seize (16) modules d'E/S compacts. Il prend également en charge les extensions en ajoutant jusqu'à trois (3) bibliothèques d'extension d'E/S. Le contrôleur dispose d'une mémoire intégrée de 750 kilo-octets et peut être couplé à une mémoire non volatile en installant une carte CompactFlash 1784-CF64 ou 1784-CF128. Le contrôleur utilise le 1769-BA pour réserver la mémoire utilisateur. Évitez la décharge complète de la batterie, car cela pourrait effacer la mémoire utilisateur, y compris les programmes utilisateur. Utilisez une mémoire non volatile pour éviter de tels événements.
