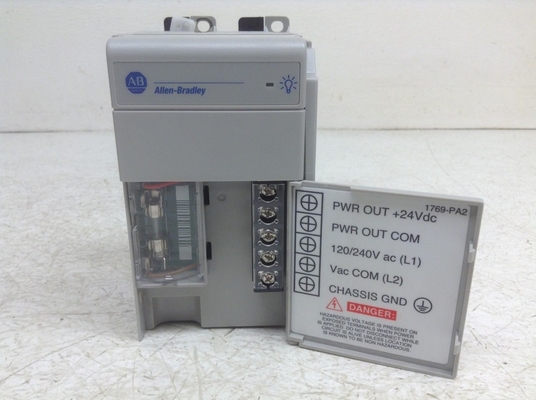

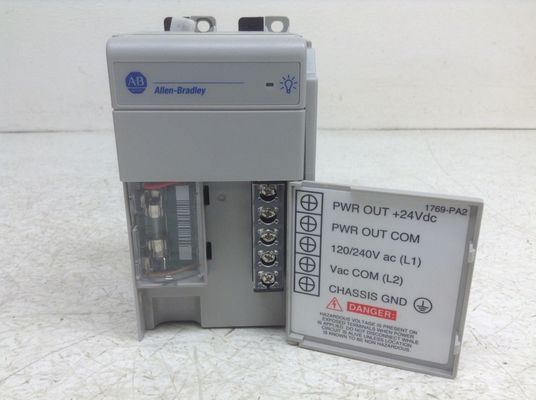

1769-PA2 CompactLogix ALLEN BRADLEY Module d'alimentation électrique

Description: L'Allen-Bradley 1769-PA2 est une alimentation 1769 CompactLogix. Cette alimentation a une plage de tension d'entrée de 85 265 VAC, fonctionnant à une entrée nominale de 120 V / 220 V CA.Il a une capacité de courant de 2.0A à 5,0V et 0,8A à 24VDC.

L'Allen-Bradley 1769-PA2 est une source d'alimentation I/O CompactLogix. Cette source d'alimentation est principalement utilisée comme source d'alimentation I/O, installée dans un ensemble CompactLogix ou dans une banque d'I/O d'expansion.Il fournit de l'énergie aux modules fixés dans les deux directions du module installé sur un système en fonction de la distance d'alimentation requise.

Lorsqu'il est installé le long d'un ensemble de contrôleurs CompactLogix, Compact I/O modules may be installed on both sides of the power supply as the power supply can supply power on both directions as well as the Power supply distance rating may also be counted in both waysJusqu'à huit (8) 1769 modules peuvent être installés des deux côtés de cette alimentation.

La tension d'entrée requise pour cette alimentation est de 85 à 265 VAC avec une fréquence de 47 à 63 Hz. Elle a une capacité de courant de 2,0 A à 5 VDC et de 0,8 A à 24 VDC.Ce module est équipé d'un fusible interne qui peut être remplacé par le Wickmann 19195-3.15A ou Littelfuse 02183.15MXP.

Cette alimentation a une dimension de 118 x 70 x 87 mm (4,65 x 2,76 x 3,43 pouces) et un poids approximatif de 525 g (1,16 lb).ce module d'alimentation prend également en charge l'installation sur un DIN ou directement sur une plaque de montage.

Cette source d'alimentation est certifiée UL pour les lieux dangereux de classe 1, division 2, groupe A, B, C, D, certifiée pour les États-Unis et le Canada.Les États membres doivent communiquer à l'autorité compétente les informations suivantes:; Émissions industrielles et directive EMC de l'Union européenne 2004/108/CE.

Le 1769-PA2 est une alimentation électrique 1769 CompactLogix, fabriquée par Allen-Bradley.

Lors de l'installation de l'Allen-Bradley 1769-PA2, un espace adjacent de 50 millimètres doit être laissé entre lui et les équipements voisins afin de le ventiler correctement.lors du montage du module d'alimentation, s'assurer qu'aucun rayonnement statique, UV ou débris ne touchera le module pendant l'installation ou le fonctionnement.Il convient d'éviter une chaleur excessive qui pourrait endommager l'ensemble du module d'alimentation.. Lorsque la température ambiante est excessivement élevée, plusieurs méthodes de ventilation doivent être appliquées.
L'alimentation Allen-Bradley 1769-PA2 peut également être montée sur un rail DIN. Une chose importante à noter lors de l'installation de ce module d'alimentation est qu'il doit être mis à la terre.Lors de la connexion du moduleLe type de fil recommandé est un fil de cuivre avec une résistance d'au moins 90 degrés Celsius. It is recommended to place the Allen-Bradley 1769-PA2 compact I/O expansion power supply in an enclosure that protects the module from a corrosive atmosphere or contaminants that might come from the open airSi elle est utilisée dans un enclos, il est recommandé d'utiliser des climatiseurs pour lutter contre la chaleur autour du enclos.L'alimentation d'expansion I/O compacte Allen-Bradley 1769-PA2 est livrée avec un fusible qui offre une protection contre les transitoires de ligne anormaux et les courants de court-circuitLe module 1769-PA2 fonctionne sur 120 à 240 volts de puissance d'entrée CA à une fréquence comprise entre 47 et 63 Hertz.ce qui facilite le transport.
