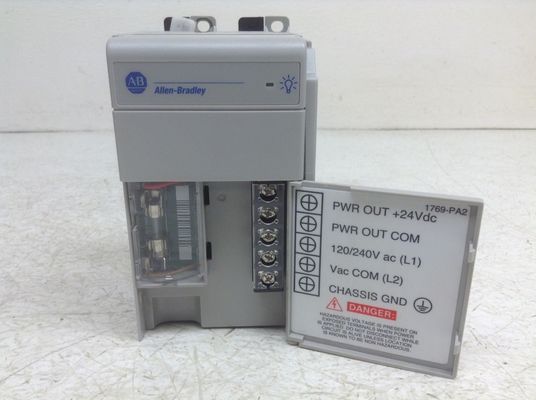

Module d'alimentation CompactLogix 1769-PA2

Description : Le 1769-PA2 est une alimentation CompactLogix 1769. Cette alimentation a une plage de tension d'entrée de 85 à 265 VAC, fonctionnant à une tension d'entrée nominale de 120 V/220 V AC. Elle a une capacité de courant de 2,0 A à 5,0 V et 0,8 A à 24 VDC.

Le 1769-PA2 est une alimentation d'E/S CompactLogix. Cette alimentation est principalement utilisée comme alimentation d'E/S, installée dans un ensemble CompactLogix ou dans un bloc d'E/S d'extension. Elle fournit de l'énergie aux modules attachés des deux côtés du module installé dans un système, en tenant compte de la classification de distance requise pour l'alimentation.

Lorsqu'ils sont installés avec un ensemble de contrôleur CompactLogix, les modules Compact I/O peuvent être installés des deux côtés de l'alimentation, car l'alimentation peut fournir de l'énergie dans les deux directions, et la classification de distance de l'alimentation peut également être comptée dans les deux sens. Jusqu'à huit (8) modules 1769 peuvent être installés des deux côtés de cette alimentation.

La plage de tension d'entrée requise pour cette alimentation est de 85-265 VAC avec une fréquence de 47-63 Hz. Elle a une capacité de courant de 2,0 A à 5 VDC et 0,8 A à 24 VDC. Ce module est équipé d'un fusible interne qui peut être remplacé par un Wickmann 19195-3.15A ou un Littelfuse 02183.15MXP.

Cette alimentation a une dimension de 118 x 70 x 87 mm (4,65 x 2,76 x 3,43 pouces) et un poids approximatif de 525 g (1,16 lb). Comme standard pour la plateforme CompactLogix, ce module d'alimentation prend également en charge l'installation sur un rail DIN ou directement sur une plaque de montage.

Cette alimentation est homologuée UL pour les emplacements dangereux de classe 1, division 2, groupes A, B, C, D, certifiée pour les États-Unis et le Canada. Voir le dossier UL E10314, Australian Radiocommunications Act, conforme à : AS/NZS CISPR 11 ; Émissions industrielles et directive européenne 2004/108/CE sur la compatibilité électromagnétique.

Le 1769-PA2 est une alimentation CompactLogix 1769, fabriquée par. Cette alimentation a une capacité de courant de 0,8 A à 24 VDC.

Lors de l'installation du 1769-PA2, un espace adjacent de 50 millimètres doit être laissé entre celui-ci et l'équipement voisin afin de le ventiler correctement. De plus, lors du montage du module d'alimentation, assurez-vous qu'aucune radiation statique, UV ou débris ne touche le module pendant l'installation ou le fonctionnement. La chaleur excessive doit être évitée car cela pourrait endommager l'ensemble du module d'alimentation. Si la température ambiante est excessivement élevée, plusieurs méthodes de ventilation doivent être appliquées. Le module 1769-PA2 est une alimentation ouverte sans boîtier.
L'alimentation 1769-PA2 peut également être montée sur un rail DIN. Il est important de noter lors de l'installation de ce module d'alimentation qu'il doit être mis à la terre. Lors de la connexion du module, un fil de calibre 14 AWG doit être utilisé et les fils doivent être aussi courts que possible. Le type de fil recommandé est un fil de cuivre avec une résistance d'au moins 90 degrés Celsius. Il est recommandé de placer l'alimentation d'extension d'E/S compacte 1769-PA2 dans un boîtier qui protège le module d'une atmosphère corrosive ou des contaminants qui pourraient provenir de l'air libre. S'il est utilisé dans un boîtier, l'utilisation de climatiseurs est recommandée pour combattre la chaleur autour du boîtier. L'alimentation d'extension d'E/S compacte 1769-PA2 est livrée avec un fusible qui offre une protection contre les surtensions anormales et les courants de court-circuit. Le module 1769-PA2 fonctionne avec une alimentation d'entrée AC de 120 à 240 volts à une fréquence comprise entre 47 et 63 Hertz. Cette alimentation ne pèse que 2 livres et mesure seulement 8 x 8 x 5 pouces, ce qui la rend facile à expédier.
