Accéléromètre d'alimentation 24 VDC avec pression nominale de 34 bar et joint hermétique pour la surveillance des solides

La sonde à capuchon en céramique 3300 est une solution de pointe pour la surveillance des machines dans des environnements chimiques agressifs ou à haute pression. Le capuchon en alumine et le boîtier de sonde en acier inoxydable 304 offrent une protection robuste et une durée de vie accrue pour les applications dans l'ammoniac anhydre ou d'autres environnements à pH extrême. La sonde à capuchon en céramique est compatible avec le capteur Proximitor 3300 et le câble d'extension.

Nos sondes à capuchon en céramique Bently Nevada sont conçues pour une pression de 34 bars (500 psi). Des modifications sont disponibles pour les applications impliquant des pressions plus élevées.

Les sondes 146054, 146055 et 164517 ont été développées pour les applications où seule la face avant de l'ensemble de sonde est exposée à des gaz et liquides corrosifs. Ces ensembles de sondes en céramique empêchent les gaz et liquides corrosifs de pénétrer dans l'extrémité avant du boîtier de sonde. Nous effectuons des tests d'étanchéité à l'hélium de l'interface céramique-métal de l'extrémité avant pour garantir un joint hermétique. Ces sondes n'ont pas de raccord arrière ni de tube en acier inoxydable, de sorte que l'arrière des sondes n'est pas scellé. Vous ne devez pas exposer l'arrière de ces sondes à des environnements destructeurs tels que l'eau, NH3, NH4OH, le sulfure d'hydrogène, etc.

L'ensemble de sonde en céramique 146056 est doté du raccord arrière et du tube en acier inoxydable pour empêcher les gaz et liquides corrosifs de pénétrer à l'avant et à l'arrière du boîtier de sonde. Nous effectuons des tests d'étanchéité à l'hélium de l'interface céramique-métal de l'extrémité avant pour garantir un joint hermétique. Le raccord à l'extrémité arrière de la sonde n'est pas scellé lorsqu'elle quitte l'usine. Vous pouvez déconnecter le tube et les raccords du boîtier de sonde et les écarter tout en réglant et en installant la sonde. Une fois la sonde sécurisée et correctement écartée, vous devez serrer les raccords pour sceller complètement l'arrière de la sonde.

Sauf indication contraire, les spécifications suivantes concernent un système 3300 de 5 mm comprenant le capteur Proximitor, le câble d'extension et la sonde entre +18°C et +27°C (+64°F à +80°F), avec une alimentation de -24 Vcc, une charge de 10 kW et une cible en acier AISI 4140. Les caractéristiques de performance s'appliquent aux systèmes composés uniquement de composants 3300 XL. Les spécifications de précision et d'interchangeabilité du système ne s'appliquent pas lorsque vous utilisez un système de transducteur calibré pour une cible autre que notre cible en acier AISI 4140.

1,52 mm (60 mils). La plage linéaire commence à environ 0,25 mm (10 mils) de la cible et s'étend de 0,25 à 1,78 mm (10 à 70 mils) (environ -4 à -16 Vcc).

La plage linéaire des sondes à capuchon en céramique est décalée par rapport aux sondes 3300 XL standard. Les sondes sont très robustes mais ne peuvent pas supporter de charges mécaniques directes sur la pointe de la sonde. Écartez la sonde électriquement et évitez tout contact avec la surface de la cible.

La configuration du moniteur lors de l'utilisation de sondes à capuchon en céramique nécessite une attention particulière. En raison du décalage de la courbe par rapport à celle d'une sonde 3300 XL standard, la pointe de la sonde peut entrer en contact avec l'arbre avant que la sonde n'atteigne la limite inférieure OK. Votre installation peut nécessiter une modification du moniteur pour tenir compte de cette condition.

Système standard de 5 mètres ou 9 mètres : 7,87 V/mm (200 mV/mil) ±6,5 % incluant l'erreur d'interchangeabilité lorsqu'elle est mesurée par incréments de 0,25 mm (10 mils) sur la plage linéaire de 60 mils de 0°C à +45°C (+32°F à +113°F).

• Matériau de la pointe de la sonde : Céramique d'alumine (Al2O3)
• Matériau du boîtier de la sonde : Acier inoxydable AISI 304

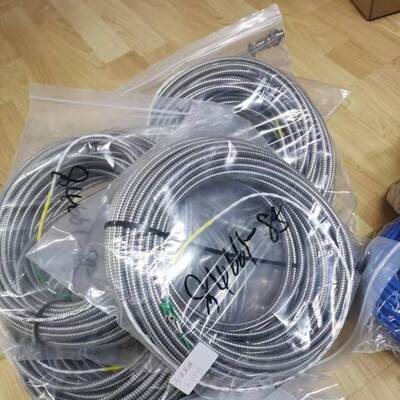

• Spécifications du câble de sonde : Câble de sonde coaxial 75 Ω, isolé au fluoroéthylène propylène (FEP) dans les longueurs totales de sonde suivantes : 0,5, 1, 2, 5 ou 9 mètres

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

• Cet appareil ne doit pas provoquer d'interférences nuisibles
• Cet appareil doit accepter toute interférence reçue, y compris les interférences qui pourraient provoquer un fonctionnement indésirable

Directive de la Communauté européenne : Directive RoHS 2011/65/UE

Les câbles associés aux produits mentionnés dans cette fiche technique ont une désignation EFUP de 15 ans, conformément à SJ/T 11364-2024.

• Règles 2019 pour les conditions de classification, Partie 1, 1-1-1/7.7, 1-1-A3, 1-1-A4
• Règles 2019 pour les conditions de classification, Partie 1, Unités et structures offshore 1-1-4/9.7, 1-1-A2, 1-1-A3
