Émetteur de vibrations Bently Nevada 991 avec alimentation 24 VDC 2 kg de poids net et portée linéaire de 1,52 mm

Nombre De Pièces:	1 PIÈCES
Prix:	Négociable
Emballage Standard:	emballage d'origine
Période De Livraison:	sur demande
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	50 pièces/mois

L'information de détails

Description du produit

Informations détaillées

Lieu d'origine

Nom de marque

Bently

Certification

Numéro de modèle

991-01-XX-01-CN/MOD : 284318-01

Documents

Alimentation:

24 VCC

Poids net:

Plage linéaire:

1,52 mm (60 mils)

Matériel de pointe de sonde:

Céramique d'alumine (Al2O3)

Matériau du boîtier de sonde:

AISI 304 ACIER INOXDUBLE

Longueurs des câbles de sonde:

0,5, 1, 2, 5 ou 9 mètres

Description du produit

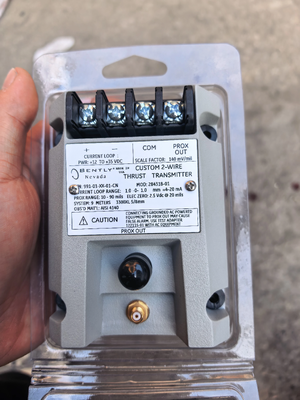

Bently Nevada 991-01-XX-01-CN/MOD : 284318-01 Transmetteur de vibrations

Présentation du produit

Le transmetteur de poussée 991 est conçu principalement pour les fabricants d'équipement d'origine (OEM) de compresseurs d'air centrifuges, de petites pompes, de moteurs ou de ventilateurs qui nécessitent un simple signal de déplacement axial proportionnel (poussée) de 4 à 20 mA comme entrée dans leur système de contrôle de machine.

Cet appareil alimenté par boucle à 2 fils accepte l'entrée de notre sonde de proximité 3300 NSv et le câble d'extension correspondant (disponible en options de longueur de système de 5 m et 7 m). L'émetteur conditionne le signal dans des unités techniques appropriées proportionnelles à la position axiale de l'arbre et le fournit sous la forme d'un signal standard de 4 à 20 mA pour l'entrée dans les systèmes de contrôle où se produisent les alarmes et la logique de protection des machines.

Principales fonctionnalités

Le capteur de proximité intégré ne nécessite aucune unité externe
Les bornes PROX OUT et COM non isolées ainsi que le connecteur coaxial fournissent une sortie de signal de vibration dynamique et de tension d'espacement pour les diagnostics
Potentiomètres de zéro et d'échelle sans interaction sous l'étiquette du transmetteur prenant en charge le réglage de la boucle
La broche d'entrée de test permet une vérification rapide de la sortie du signal de boucle à l'aide d'une source de tension continue variable
Le circuit d'inhibition de la mise sous tension élimine les erreurs de signal dues aux transitoires de tension de ligne
Le circuit Not OK/Signal Defeat empêche les sorties élevées ou les fausses alarmes dues à des sondes de proximité défectueuses ou à des connexions desserrées.
Choix de clips sur rail DIN ou de vis de montage sur cloison comme options de montage standard
Construction en pot pour les environnements à forte humidité (jusqu'à 100 % de condensation)
La compatibilité avec la sonde de proximité 3300 NSv permet l'installation du transducteur dans de petites zones avec un dégagement minimal

Spécifications techniques

Paramètre	Spécification
Saisir	Accepte une sonde de proximité 3300 NSv sans contact et un câble d'extension
Pouvoir	Nécessite une entrée de +12 à +35 Vdc à la borne du transmetteur
Sortie de signal	4 à 20 mAdc sur la plage pleine échelle spécifiée en configuration 2 fils
Précision de la boucle	Dans une plage de ±1,5 % sur la plage de pleine échelle spécifiée (typique). Précision nominale depuis l'entrée du signal TEST jusqu'à la tension mesurée sur une résistance de boucle de 250 Ω
Résistance de boucle maximale	1 000 Ω câble compris à 35 Vdc
Limitation de courant	23 mA typique
Zéro et étendue	Ajustements externes sans interaction
Pas OK/Signal Défaite	La sortie du signal passe à moins de 3,6 mA dans les 100 µs suivant une condition Pas OK. Sortie de signal restaurée dans les 0,1 secondes après la suppression de la condition Pas OK
Sortie du capteur de proximité	Compatible avec les équipements de test portables non mis à la terre. Utilisez l'adaptateur de test 122115-01 pour l'isolation du signal avec un équipement de test mis à la terre et alimenté en courant alternatif.

Remarques importantes

Ajustement de la sonde critique

Le réglage et la portée de la sonde sont essentiels aux mesures de position de poussée. Des réglages incorrects de l'écartement de la sonde peuvent empêcher le transmetteur d'atteindre sa pleine échelle dans le sens normal ou inverse. Pour un réglage correct, suivez les instructions du manuel.

Limites des applications

Les transmetteurs de poussée présentent des limites par rapport aux systèmes de surveillance continue. Bien qu'elles soient capables de déclencher une alarme sur la position de poussée et une vérification non OK, les fonctions de surveillance telles que la défaite du canal OK temporisé, le contournement du danger et la multiplication du déclenchement ne peuvent pas être utilisées. Les automates connectés aux transmetteurs de poussée ne conviennent pas aux systèmes de diagnostic à l'échelle de l'usine.

Recommandation d'isolation du signal

Le connecteur coaxial PROX OUT du transmetteur de vibrations 991 fournit un signal de transducteur dynamique non isolé. Bien que vous puissiez connecter ce signal directement à un équipement de test alimenté par batterie ou isolé, nous vous recommandons fortement d'utiliser l'adaptateur de test 990/991 pour l'isolation du signal lors de l'utilisation d'un équipement de test alimenté en courant alternatif afin de maintenir l'intégrité de la protection des machines.
