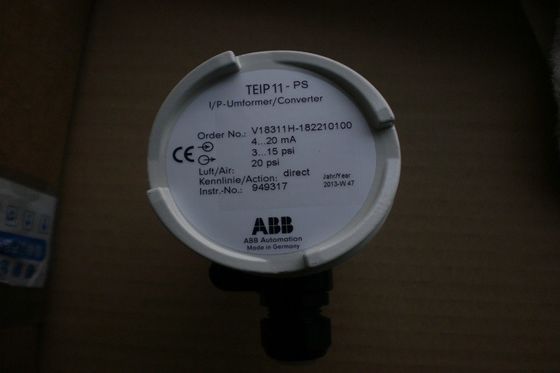

Convertisseur de signal d'ABB I/P pour les signaux standard TEIP11-PS V18311H-182210100

Description :

Données techniques
Entrée
Chaîne de signal
0… 20 mA ou 4… 20 mA
0… 10 mA ou 10… 20 mA de mA ou 4… 12 de mA ou 12… 20
(d'autres gammes sur demande)
Résistance d'entrée
Ri = 260 ohms 20 au °C, Tk + 0.4 % /K
Limite de surcharge
30 mA (référez-vous aux caractéristiques sous la « protection d'explosion »
pour des dispositifs avec l'approbation de protection d'explosion)
Capacité/inductance
négligeable
Sortie


Chaîne de signal
0,2… 1 barres ou 3… 15 livres par pouce carré
0,4… 2 barres ou 6… 30 livres par pouce carré
(d'autres gammes sur demande)
Capacité d'air (maximum)
≥ 5 kg/h heure = 4,1 Nm3 /h = scfm 2,4
Caractéristique de charge à VDE/VDI 3520
≥ 0,95 kg/h heure = 0,9 Nm3 /h = 0,5 scfm
Alimentation en air
Air d'instrument
exempt du pétrole, de l'eau et de la poussière à DIN/ISO 8573-1
contenu de pollution et d'huile selon la classe 3
le point de condensation 10 K au-dessous de la température de fonctionnement


Pression d'approvisionnement
1,4 ± barre de ± 0,1 ou 20 1,5 livres par pouce carré (pour la barre du signal de sortie 1 ou 15 livres par pouce carré)
2,5 ± barre de ± 0,1 ou 40 1,6 livres par pouce carré (pour la barre du signal de sortie 2 ou 30 livres par pouce carré)
Consommation d'air
≤ 0,2 kg/h heure = 0,16 Nm3 /h = 0,1 scfm
Données et influences de transmission
Caractéristique
linéaire, direct ou contraire
Déviation
≤ 0.5 %
Hystérésis
≤ 0.3 %
Zone en angle mort
≤ 0.1 %
La température
≤ K 0.5 %/10 entre le °C -20 et +85
≤ K 2 %/10 entre le °C -55 et -20
Alimentation en air
≤ 0.3 %/0,1 variations de pression de barre
Vibration mécanique
≤ 1 % jusqu'à 10 20… 80 hertz de g et
Vibration séismique
répond à des exigences à la classe du CEI 68-3-3 DIN III pour fort et
les tremblements de terre les plus forts
