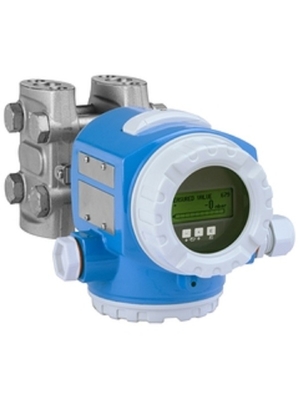

Joint de Deltabar PMD75 FKM Viton de différence de pression de PMD75-ACA7FB3DAAU

Différence de pression Deltabar PMD75 de PMD75-ACA7FB3DAAU

Approbation :  Un secteur Non-dangereux
Sortie ; Opération :  CERF de C 4-20mA ; intérieur
Logement ; Cachetage de couverture ; Entrée de câble :   Un T14 Alu IP66/67 NEMA6P ; EPDM ; M20 glande, T14 = couverture latérale (ex fil d > M20)
Gamme nominale ; Matériel de cellules ; PN :  7F 500mbar/50kPa/7.5psi ; 316L ; 160bar/16MPa/2400psi
Calibrage ; Unité :  B ** adapté aux besoins du client ; voir le Spec. supplémentaire.
Matériel de membrane :  3 Monel
Connexion de processus :  D NPT1/4-18 IEC61518 UNF7/16-20, 316L comprenant 2 valves, 316L
Joint :  Un FKM Viton
Option supplémentaire 1 :  Non choisi
Option supplémentaire 2 :  Support d'U, mur/tuyau, 316L, conception résistante
Détails : Valeur basse de gamme : -10 mbar
Valeur supérieure de gamme : 300 mbar
Meas.characteristic : Linéaire
Affichage à 4mA (CERF seulement) : nulle
Affichage à 20mA (CERF seulement) : nulle
Unité de visualisation : nulle

Spéc. d'un coup d'oeil
Exactitude
Norme : 0,05%
Platine : jusqu'à 0,035%
Erreur de mesure maximale
0 075%
« PLATINE » 0,05%
La température de processus
-40 °C 85 de °C…
(- 40 °F) de °F… 185
Température ambiante moyenne
Gradient de température de la tuyauterie de pression
Gamme de mesure de pression
10 barre de mbar… 250
(0,15 livres par pouce carré… 3750 livres par pouce carré)
Pression de processus/limite maximale de surpression
barre 420 (6300 livres par pouce carré)
Pièces mouillées principales
Alliage C276
316L
Monel
Tantale
Distance maximale de mesure
400 m (1,312 pi) H2O
Pression de processus maximale
barre du maximum 420
(maximum 6091 livres par pouce carré)
Membrane de processus matérielle
316L, AlloyC,
Tantal,
Or-rhodium
Cellule de mesure
10 barre de mbar… 250
(0,15 livres par pouce carré… 3750 livres par pouce carré)

Champ d'application
L'émetteur de différence de pression de Deltabar PMD75 avec le capteur piézorésistif et la membrane métallique soudée est employé dans toutes les industries pour la mesure continue en liquides, vapeurs et gaz. L'opération 3 principale permet la commission et l'opération simples et fiables. L'infopac intégré de HistoROM permet la gestion facile des paramètres de processus et de dispositif. Conçu selon le CEI 61508 pour l'usage dans des applications de la sécurité SIL2/3.
Pour le niveau, le volume ou la mesure de masse dans les liquides, la surveillance de différence de pression aussi bien que la mesure d'écoulement (volume ou écoulement de la masse) en même temps que les éléments primaires dans les gaz, les vapeurs et les liquides.

• Connexions de processus : Fils
• La température de processus : -40 à +85°C (- 40 à +185°F)
• Chaînes de mesure : 0.25mbar à 40bar (0,0036 à 600psi)
• Exactitude : ±0.05%, « platine » ±0.035% (facultatif)
• Les certificats internationaux de protection d'explosion, remplissent au-dessus du niveau la prévention WHG, SIL, approbations hygiéniques, approbations marines

Avantages

• La meilleure exactitude, la reproductibilité et la stabilité à long terme
• La sécurité la plus élevée devant intoxiquer l'auget serré avec des capacités jusqu'à SIL2/3, certifié au CEI 61508
• Commission menu-guidée facile par l'intermédiaire de l'affichage local, 4 à 20mA avec le CERF, PA de PROFIBUS, BASE Fieldbus
• Concept de gestion des données de HistoROM pour la commission, l'entretien et les diagnostics rapides et faciles
• Économies avec le concept modulaire pour le remplacement facile du capteur, de l'affichage ou de l'électronique
• Surcharge-résistant jusqu'à 420bar/à 42MPa/à 6300psi, fonction-surveillé
• Intégration de système sans couture et indépendant (HART/PA/FF)
