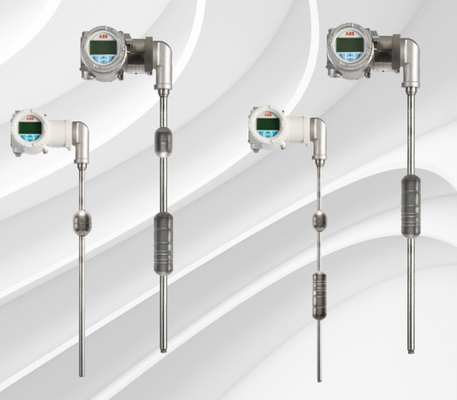

Émetteur de niveau magnétostrictif ABB LMT100 Détection de niveau de liquide et de niveau d'interface de haute précision

Caractéristiques
• Haute précision: 0,01 % de l'échelle complète ou ± 1,27 mm
• Pas besoin de recalibration: réglez et oubliez
• Capteur supérieur (brevet n° 5,473,245)
• Indication locale avec affichage HMI
• Logement à double compartiment avec terminal de terrain séparé
le compartiment
• Boucle alimentée jusqu'à une longueur de sonde de 22 m (75 pi)
• Mesure totale et/ou niveau d'interface
• Pression à 165,48 bar (2400 psig)
Std. 124,1 bar (1800 psig)
• Plage de température: de 195,5 à 426,6 °C
avec options
• Module électronique sur le terrain remplaçable/mise à niveau
• Filtre RFI/EMI intégré
• Les communications numériques
• 4 à 20 mA de sortie HART®
• HART 7 et le bus de terrain FOUNDATIONTM ITK6.3.0
• Approbation globale des emplacements dangereux et capacité SIL 2/3

Émetteur électronique
Répétabilité ± 0,005% de l'échelle complète ou 0,31 mm (0,012 pouces), selon la valeur la plus élevée.
Non-linéarité ± 0,01 % de l'échelle complète ou 0,86 mm (0,034 pouces), selon la valeur la plus élevée
Précision de mesure ± 0,01 % de l'échelle complète ou 1,27 mm (0,050 pouce), selon la valeur la plus élevée1
Voltage d'alimentation de 12 à 43 V CC pour une boucle HART alimentée de 4 à 20 mA, de 9,0 à 32 V CC pour le bus de terrain Foundation
Les données de sortie/communications 4 à 20mA HART7 ou FOUNDATION Fieldbus ITK 6.3.0
Interface utilisateur Affichage interactif, DTM, EDDL, FDI avec message NE107
Protection contre l'écriture Commutateur matériel et logiciel
Consommation électrique de 4 à 20 mA à 36,0 V CC ∼ 3,6 mA 0,13 W; 21 mA 0,76 W
à 12,0 V CC ∼ 3,6 mA 0,043 W; 21 mA 0,25 W
Mode HART (4,0 mA) à 36,0 V DC 0,144 W
à 12,0 V CC 0,048 W
Mode FF (17 mA) à 9,0 V DC 0,153 W
à 32,0 V CC 0,544 W
Résistance maximale de la ligne de 4 à 20 mA à 36,0 V CC et 21 mA, 1142 Ω*
à 24,0 V CC et 21 mA, 571 Ω
à 13,5 V CC et 21 mA, < 72 Ω**
**La fréquence maximale autorisée avec la communication HART est de 700 Ω
**Voir le graphique courant/résistance
Mode HART (4mA) < 650 à 700 Ω
Mode FF (17mA) à 32,0 V CC, 1500 Ω.
à 9,0 V CC, 50 Ω.
Protection contre la polarité 4 à 20 mA, diode en série avec boucle, FOUNDATION Fieldbus et Profibus PA, insensible à la polarité
Taux de mise à jour 10 mesures par seconde
Étendue de mesure minimale 76,2 mm (3,0 pouces), consultez l'usine si une étendue plus petite est requise
Champ d'amortissement réglable, portée: de 0 à 60 s
Sortie d'alarme Pour 4 à 20 mA: NE43, sélectionnable par logiciel ou matériel.
Suppression des surtensions Suppression intégrale des surtensions avec code d'option S1 répondant aux critères IEC61000-4-5, 1 kV/2 kV, B
Température ambiante de 40 à 85 °C
Humectation de 0 à 100% RH
Linearisation 21 tableau de points disponible
Capteur de température (facultatif) RTD Pt de 1000 ohms, code d'option SER ou STL
Classe de tolérance à la température CEI 60751, classe B, ± 0,3+0,005 [t]) ± 70° à 230 °C
Emballage Compartiment double
Matériau d'emballage Aluminium fondu à faible teneur en cuivre avec revêtement en poudre ou acier inoxydable 316
Émetteur à distance Distances à distance standard de 5 m (16 pi), 10 m (33 pi), 20 m (66 pi), 30 m (98 pi)
Matériau de l'étiquette du dispositif AISI 316 en acier inoxydable
Connexion électrique Deux M20 x 1,5 ou deux FNPT 1⁄2 pouce, adaptateurs et connecteurs de bus également disponibles
Protection contre les intrusions IP66, NEMA 4X
1 La précision de mesure est enregistrée dans les conditions ambiantes d'usine (23,88 °F ± 5,6 °C [75 °F ± 10 °F]) à l'aide d'un aimant d'étalonnage.
influencées par d'autres facteurs tels que l'hystérésis par flotteur, l'installation, les conditions de procédé et les conditions ambiantes.
2 Les approbations de certaines agences peuvent être différentes.
Tubes de détection
Options standard
Matériau 316/L alliage d'acier inoxydable 20, Hastelloy® C276, PFA®TEFLON® revêtu d'un gilet, autres sur demande
Température de traitement ¥195,5 à 121,1 °C (¥320 à 250 °F) jusqu'à 427 °C (800 °F) avec option
Pression de procédé de 1,0 à 124,1 bar @ 149 °C (de 14,7 à 1800 psig @ 300 °F) 165,47 bar (2400 psig) maximum avec le type de sonde HP
Longueur de la sonde de 304,8 mm à 9,14 m (1 à 30 pi) 22,86 m (75 pi) maximum w/ W7 sonde flexible dans le puits de capteur
Longueur de la sonde
la tolérance
Les caractéristiques suivantes sont utilisées:
± 9,0 mm (0,35 pouce) jusqu'à 9,0 m (29,5 pi); +/ ̇ 25,4 mm (1,0 pouce) jusqu'à 22,86 m (75 pi)
Montage 3⁄4 en MNPT des prises de compression, des raccords filetés, des brides en vrac et des brides soudés
connexions de processus également disponibles
